800PM50-30 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 750
Наибольшее рабочее напряжение, кВ: 800
Номинальный ток, А: 3000
Номинальный ток отключения, кА: 50
Ток термической стойкости, кА (с): 50 (2)

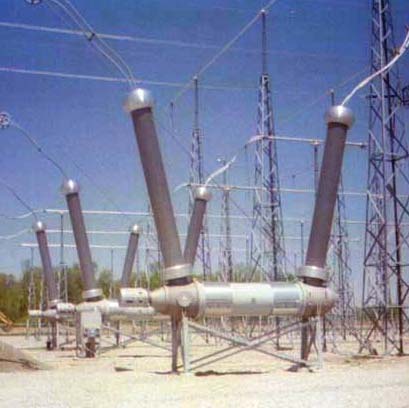

800PM50-30 — высоковольтный баковый элегазовый выключатель. Комплектуется 3 последовательными дугогасительными камерами на каждую фазу.


Достоинства выключателей 800PM:

- Выносные трансформаторы тока, на высоковольтных вводах, упрощают их замену и обслуживание.
- Независимое управление приводом AHMA-11.
- Сертификация емкостей высокого давления ASME.
- Высокие проходные изоляторы с обкладками из различных материалов с легким весом, стойких к ударам, с более чем пятнадцатилетним опытом эксплуатации на баковых выключателях.
- Стальной шкаф управления NEMA-3R защищенный прочным покрытием из термореактивного полиэстера TGIC.
- Номинальные токи до 4000 ампер.

Возможно по требованию заказчика:


- контроль состояния с Circuit Breaker Sentinel (CBS)
- разрядники, для контроля переходных процессов при коммутации ЛЭП
- малый вес выключателя, по сравнению с большинством других выключателей этого класса напряжения позволяет снизить затраты на материал и обустройство фундамента
- синхронное переключение (SCU) для возбуждения батареи конденсаторов
- "Plug-and-play" разъемы для контрольных кабелей, могущие сократить время монтажа на несколько дней
- высокоэффективный прерыватель снижает риск перенапряжений, вызванных повторными пробоями, при емкостных коммутациях
- специальная сейсмоустойчивая конструкция
- обогреватели баков для эксплуатации выключателя при температурах окружающего воздуха ниже -30 ° C
- специальные проходные изоляторы с различными покрытиями
- однокомпонентная конструкция дугогасительной камеры, упрощающая его замену, при необходимости
