800PM50-20 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 750
Наибольшее рабочее напряжение, кВ: 800
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (2)

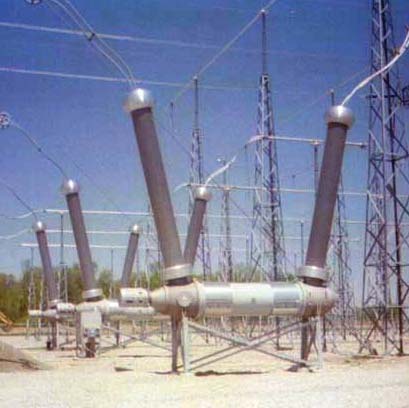

800PM40-20 — баковый элегазовый выключатель. Комплектуется 3 дугогасительными камерами на каждую фазу.


Стандартные характеристики выключателей 800PM:

- Номинальные токи до 4000 ампер.
- Стальной шкаф управления NEMA-3R защищенный прочным покрытием из термостойкого полиэстера TGIC.
- Сертификация емкостей высокого давления ASME.
- Высокие высоковольтные вводы с обкладками из различных материалов с легким весом, с более чем пятнадцатилетним опытом эксплуатации на баковых выключателях, стойких к ударам.
- Выносные трансформаторы тока, размещенные на проходных изоляторах, упрощают их замену и обслуживание.
- Независимое управление приводом AHMA-11.

Возможно по требованию заказчика:



- однокомпонентная конструкция дугогасительной камеры, упрощающая его замену, при необходимости
- высокоэффективный прерыватель снижает риск перенапряжений, вызванных повторными пробоями, при емкостных коммутациях
- контроль состояния с Circuit Breaker Sentinel (CBS)
- "Plug-and-play" разъемы для контрольных кабелей, могущие сократить время монтажа на несколько дней
- синхронное переключение (SCU) для возбуждения батареи конденсаторов
- малый вес выключателя, по сравнению с большинством других выключателей этого класса напряжения делает возможным снизить затраты на обустройство и материал фундамента
- разрядники, для контроля переходных процессов при коммутации ЛЭП
- обогреватели баков для эксплуатации выключателя при температурах окружающего воздуха ниже -30 ° C
- специальная сейсмоустойчивая конструкция
- специальные проходные изоляторы с различными покрытиями
