3AP1FG-72,5 элегазовый выключатель
Производитель: Сименс
Номинальное напряжение, кВ: 72,5 (ГОСТ - 66кВ)
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (1-3)
Масса, кг: 785
| Номинальное напряжение | кВ | 72,5 | 123 | 145 | 170 | 245 | 300 |
| Количество дугогасительных камер на один полюс | 1 | ||||||
| Номинальное кратковременное переменное напряжение 1 мин. кВ | 140 | 230 | 275 | 325 | 460 | 460 | |
| Номинальное напряжение грозового импульса 1,2/50 мкс | кВ | 325 | 550 | 650 | 750 | 1050 | 1050 |
| Номинальное напряжение коммутационного импульса | кВ | 850 | |||||
| Номинальный рабочий ток, до | А | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| Номинальный ток термической устойчивости(1 – 3 с), до | кА | 40 | 40 | 40 | 40 | 50 | 40 |
| Номинальный импульс тока, до | кА | 108 | 108 | 108 | 108 | 135 | 108 |
| Номинальный ток отключения, до | кА | 40 | 40 | 40 | 40 | 50 | 40 |
| Номинальный ток включения при коротком замыкании, до | кА | 108 | 108 | 108 | 108 | 135 | 108 |
| Номинальная последовательность коммутаций | О-0,3с-СО-3мин-СО или СО-15с-СО | ||||||
| Время выключения | 3 периода | ||||||
| Частота | Гц | 50/60 | |||||
| Тип привода | пружинный | ||||||
| Напряжение управления | В пост. токе | 48 ... 250 | |||||
| Напряжение двигателя при использовании постоянного тока | 48/60/110/125/220/250 или | ||||||
| Или при использовании переменного тока | 120...240, 50 Гц; 120...280, 60 Гц | ||||||
| Изоляционные расстояния в свету фаза/земля | мм | 700 | 1250 | 1250 | 1500 | 2200 | 2200 |
| участок переключения мм | 1200 | 1200 | 1200 | 1400 | 1900 | 2200 | |
| Минимальный путь скользящего разряда фаза/земля | мм | 2248 | 3625 | 3625 | 4250 | 6150 | 7626 |
| участок переключения мм | 2248 | 3625 | 3625 | 4250 | 6125 | 8575 | |
| Габариты высота | мм | 2190 | 4360 | 4360 | 4810 | 6570 | 6870 |
| длина | мм | 3233 | 3880 | 3880 | 4180 | 6640 | 7840 |
| ширина | мм | 760 | 660 | 660 | 660 | 880 | 880 |
| Межполюсное расстояние (мин.) | мм | 1050 | 1700 | 1700 | 1850 | 2800 | 3400 |
| Масса выключателя | кг | 785 | 1500 | 1500 | 1680 | 2940 | 3195 |
| Средний ремонт, спустя | 25 лет | ||||||

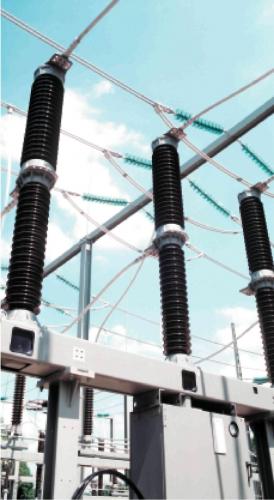

3AP1FG-72,5 - выключатель элегазовый колонкового типа производства акционерного общества Siemens. В выключателе 3AP1FG-72,5 использован самокомпрессионный принцип гашения дуги, что сделало возможным снизить необходимую для коммутаций энергию привода. Пружинный привод с цельнолитым компактным корпусом, который не требует техобслуживания, экономичен, и имеет длительный срок службы. Гарантируемый уровень утечки элегаза ниже 0,5% в год.
Силовые выключатели 3АР1 поставляются в различных вариантах исполнения:
3АР1:
FG - один пружинный привод для всех 3-х полюсов выключателя и одна общая несущая рама (пример обозначения: 3AP1FG-72,5).
FE - три пружинных привода для одно- или трехполюсной коммутации с
установкой всех 3-х полюсов выключателя на общей несущей раме (пример
обозначения: 3AP1FE-145).
FI - три пружинных привода для одно- или трехполюсной коммутации с индивидуальной установкой полюсов (пример обозначения: 3AP1FI-300).
3AP1 FG/FE
3AP1 FI
1 Дугогасительная камера
2 Опорный изолятор
3 Стойка
4 Шкаф управления
5 Шкаф с приводом
