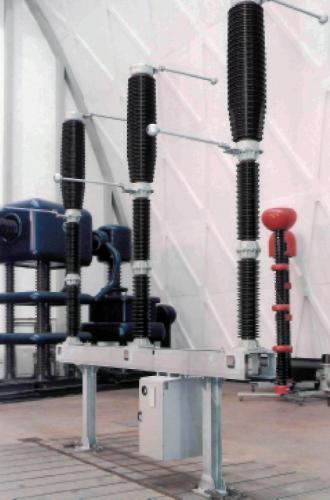

3AP1FG-245 элегазовый выключатель

Производитель: Сименс
Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 245
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 50
Ток термической стойкости, кА (с): 50 (1-3)
Масса, кг: 2940

3AP1FG-245 - трехполюсный автоматический компрессионный выключатель в исполнении для наружной установки, производства акционерного общества Siemens. Опорные изоляторы заполнены элегазом, который служит изоляционной и дугогасительной средой.

В выключателе 3AP1FG-245 использован самокомпрессионный принцип гашения дуги, что сделало возможным снизить необходимую для коммутаций энергию привода. Пружинный привод с цельнолитым компактным корпусом, который не требует техобслуживания, экономичен, и имеет длительный срок службы. Гарантируемый уровень утечки элегаза ниже 0,5% в год. Верхнее и нижнее значения температуры окружающего воздуха: +40… –55 °С.

Номинальное напряжение	кВ	72,5	123	145	170	245	300
Количество дугогасительных камер на один полюс		1
Номинальное кратковременное переменное напряжение 1 мин. кВ		140	230	275	325	460	460
Номинальное напряжение грозового импульса 1,2/50 мкс	кВ	325	550	650	750	1050	1050
Номинальное напряжение коммутационного импульса	кВ						850
Номинальный рабочий ток, до	А	4000	4000	4000	4000	4000	4000
Номинальный ток термической устойчивости(1 – 3 с), до	кА	40	40	40	40	50	40
Номинальный импульс тока, до	кА	108	108	108	108	135	108
Номинальный ток отключения, до	кА	40	40	40	40	50	40
Номинальный ток включения при коротком замыкании, до	кА	108	108	108	108	135	108
Номинальная последовательность коммутаций		О-0,3с-СО-3мин-СО или СО-15с-СО
Время выключения		3 периода
Частота	Гц	50/60
Тип привода		пружинный
Напряжение управления	В пост. токе	48 ... 250
Напряжение двигателя при использовании постоянного тока		48/60/110/125/220/250 или
Или при использовании переменного тока		120...240, 50 Гц; 120...280, 60 Гц
Изоляционные расстояния в свету фаза/земля	мм	700	1250	1250	1500	2200	2200
участок переключения мм		1200	1200	1200	1400	1900	2200
Минимальный путь скользящего разряда фаза/земля	мм	2248	3625	3625	4250	6150	7626
участок переключения мм		2248	3625	3625	4250	6125	8575
Габариты высота	мм	2190	4360	4360	4810	6570	6870
длина	мм	3233	3880	3880	4180	6640	7840
ширина	мм	760	660	660	660	880	880
Межполюсное расстояние (мин.)	мм	1050	1700	1700	1850	2800	3400
Масса выключателя	кг	785	1500	1500	1680	2940	3195
Средний ремонт, спустя, лет		25

Возможны несколько вариантов исполнения элегазовых выключателей 3АР1:

FG - один пружинный привод для всех 3-х полюсов выключателя и одна общая несущая рама (пример обозначения: 3AP1FG-245).
FE - три пружинных привода для одно- или трехполюсной коммутации с установкой всех 3-х полюсов выключателя на общей несущей раме (пример обозначения: 3AP1FE-72,5).
FI - три пружинных привода для одно- или трехполюсной коммутации с индивидуальной установкой полюсов (пример обозначения: 3AP1FI-245).

3AP1 FG/FE

3AP1 FI

Обозначения:

1 Дугогасительная камера
2 Опорный изолятор
3 Стойка
4 Шкаф управления
5 Шкаф с приводом
