3AP1FG-245/EK элегазовый выключатель

Производитель: Евроконтракт (лиц. Siemens)
Тип выключателя.. 3AP1FG-245/EK
Номинальное напряжение, кВ. 220
Наибольшее рабочее напряжение, кВ...... 252
Номинальный ток, А... 1600; 2000; 2500; 3150; 4000
Номинальный ток отключения, кА. 20; 25; 31,5; 40; 50
Механическая стойкость циклов В - пауза - 0..... 10 000
Ток термической стойкости, 3 с, кА...... 20; 25; 31,5; 40; 50
Грозовой импульс, кВ... 1050
Испытательное напряжение на частоте 50 Гц, кВ.... 440
Собственное время отключения не более, с.. 0,037
Полное время отключения не более, с. 0,050
Собственное время включения не более, с... 0,058
Верхнее и нижнее значения температуры окружающего воздуха.... max +40 min -50
Тип привода....... пружинный
Срок службы до среднего ремонта, лет.... 25
Срок службы, лет (не менее) ... 40
Гарантии изготовителя (с момента ввода в эксплуатацию).. 5
Масса выключателя, кг. 3130

3AP1FG-245/EK - колонковый трехполюсный элегазовый выключатель, производства компании "Евроконтракт" по лицензии фирмы "Siemens AG" г. Берлин. Производимые выключатели полностью соответствуют российским и мировым стандартам и имеют ряд особенностей:
Гарантийный срок - 5 лет, средний ремонт через 25 лет, срок службы - 40 лет.
Простота и надежность пружинного привода (ресурс десять тысяч операций включение-отключение);
Низкие перенапряжения при отключении индуктивных токов (достигается за счет оптимального гашения дуги при переходе тока через нуль);
Высокая электрическая прочность даже при атмосферном давлении;
Высокая сейсмостойкость (оптимизированная конструкция полюсов и рамы);
Низкий уровень шума (для срабатывания требуется небольшая механическая энергия);
Простая установка и ввод в эксплуатацию (каждый выключатель после сборки испытывается и отправляется на место установки в виде нескольких крупных узлов).

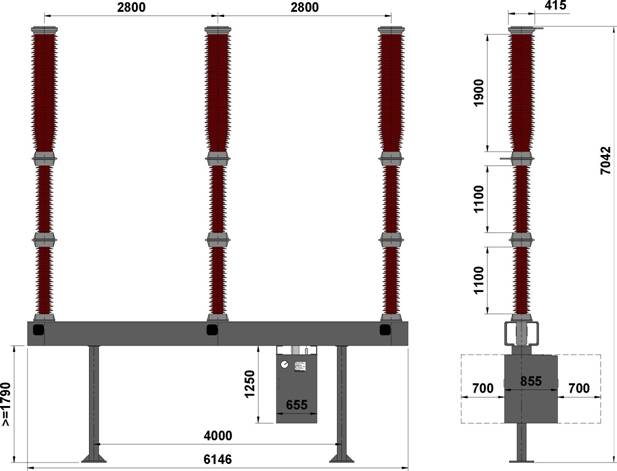

Габариты выключателя:
