3AP1DT-245/EK элегазовый выключатель

Производитель: Евроконтракт (лиц. Siemens)
Тип выключателя.. 3AP1DT-245/EK
Номинальное напряжение, кВ... 220
Наибольшее рабочее напряжение, кВ....... 252
Номинальный ток, А... 1600; 2000; 2500; 3150
Номинальный ток отключения, кА. 20; 25; 31,5; 40; 50
Механическая стойкость циклов В - пауза - 0..... 10 000
Ток термической стойкости, 3 с, кА...... 20; 25; 31,5; 40; 50
Грозовой импульс, кВ...... 1050
Испытательное напряжение на частоте 50 Гц, кВ....... 440
Собственное время отключения не более, с.... 0,037
Полное время отключения не более, с.... 0,060
Собственное время включения не более, с...... 0,058
Верхнее и нижнее значения температуры окружающего воздуха...... max +40 min -55
Тип привода.. пружинный
Срок службы до среднего ремонта, лет....... 25
Срок службы, лет (не менее) ..... 40
Гарантии изготовителя (с момента ввода в эксплуатацию)..... 5

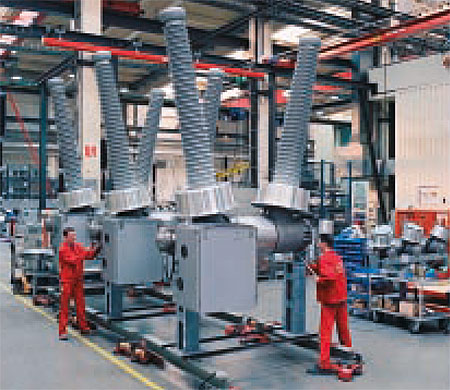

Баковый элегазовый выключатель типа 3AP1DT-245/EK, на номинальное напряжение 220 кВ, выпускается российской компанией "Евроконтракт" по лицензии Siemens. Эти элегазовые выключатели полностью соответствуют российским и мировым стандартам.

Особенности выключателей 3AP1DT-245/EK:
минимальные требования по обслуживанию, первые 12 лет требуются только внешние осмотры (гарантийный срок 5 лет, первое техническое обслуживание через 12 лет, первый средний ремонт через 25 лет, срок службы до 40 лет);
простота и исключительная надежность пружинного привода (ресурс десять тысяч операций включение-отключение с произвольной паузой);
герметичность выключателя, обеспеченная строгим соблюдением технологии сборки и применением системы персонифицированного контроля на предприятии;
долговечная конструкция главных контактов выключателя, обеспечивающая большой коммутационный ресурс за счёт применения автокомпрессионного принципа гашения дуги и использования современных материалов;
низкие перенапряжения при отключении индуктивных токов (достигается за счет оптимального гашения дуги при переходе тока через нуль);
высокая электрическая прочность изоляции даже при атмосферном давлении;
низкий уровень шума (для срабатывания требуется небольшая механическая энергия);
простая и быстрая установка и ввод в эксплуатацию (каждый выключатель после сборки испытывается и отправляется на место установки в виде нескольких укрупненных узлов);
встроенные трансформаторы тока.

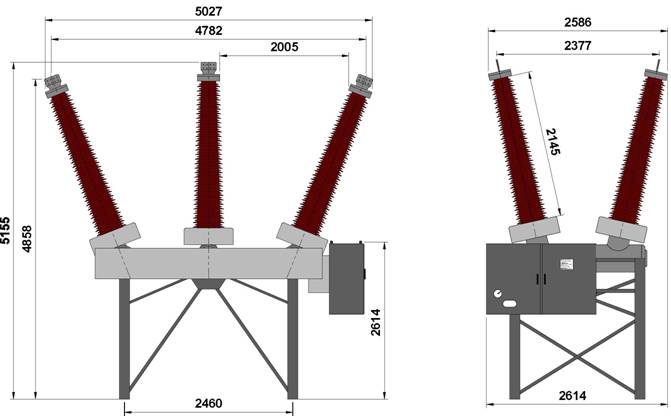

Габариты выключателя:
