3AP1DT-145/EK элегазовый выключатель

Производитель: Евроконтракт (лиц. Siemens)
Тип выключателя.. 3AP1DT-145/EK
Номинальное напряжение, кВ... 110
Наибольшее рабочее напряжение, кВ....... 126
Номинальный ток, А... 1600; 2000; 2500; 3150
Номинальный ток отключения, кА. 20; 25; 31,5; 40
Механическая стойкость циклов В - пауза - 0..... 10 000
Ток термической стойкости, 3 с, кА...... 20; 25; 31,5; 40
Грозовой импульс, кВ..... 650
Испытательное напряжение на частоте 50 Гц, кВ.... 275
Собственное время отключения не более, с. 0,034
Полное время отключения не более, с. 0,057
Собственное время включения не более, с... 0,063
Верхнее и нижнее значения температуры окружающего воздуха.... max +40 min -55
Тип привода....... пружинный
Срок службы до среднего ремонта, лет.... 25
Срок службы, лет (не менее) ... 40
Гарантии изготовителя (с момента ввода в эксплуатацию).. 5
Масса выключателя, кг. 3530

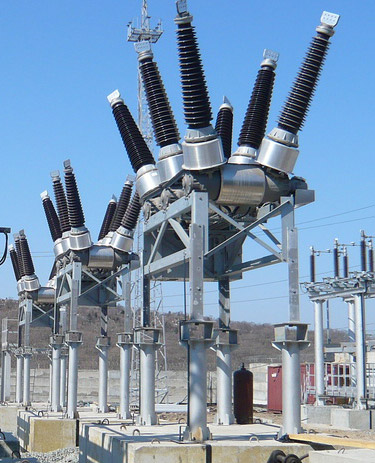

Баковый элегазовый выключатель типа 3AP1DT-145/EK, производится компанией "Евроконтракт" по лицензии фирмы "Siemens AG". Производимые выключатели полностью соответствуют российским и мировым стандартам и имеют ряд особенностей:

минимальные требования по обслуживанию, сводящиеся только к внешним осмотрам (гарантийный срок 5 лет, первое техническое обслуживание через 12 лет, первый средний ремонт через 25 лет, срок службы до 40 лет);
простота и исключительная надежность пружинного привода (ресурс десять тысяч операций включение-отключение с произвольной паузой);
герметичность выключателя, обеспеченная строгим соблюдением технологии сборки и применением системы персонифицированного контроля на предприятии;
долговечная конструкция главных контактов, обеспечивающая большой коммутационный ресурс за счёт применения автокомпрессионного принципа гашения дуги и использования современных материалов;
низкие перенапряжения при отключении индуктивных токов (достигается за счет оптимального гашения дуги при переходе тока через нуль);
высокая электрическая прочность изоляции даже при атмосферном давлении;
низкий уровень шума (для срабатывания требуется небольшая механическая энергия);
простая и быстрая установка и ввод в эксплуатацию (каждый выключатель после сборки испытывается и отправляется на место установки в виде нескольких укрупненных узлов);
встроенные трансформаторы тока.

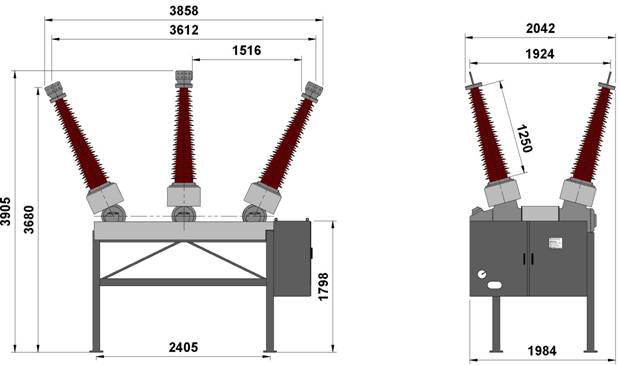

Габариты выключателя:
