38PM40-20 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 38
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 40
Электродинамическая стойкость (кА): 80
Ток термической стойкости, кА (с): 40 (3)

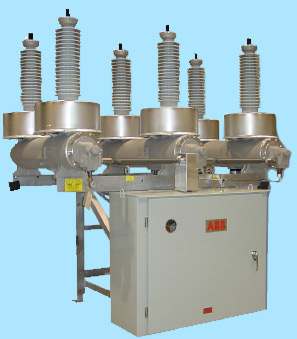

38PM40-20 - высоковольтный баковый выключатель с одной дугогасительной камерой на фазу, расположенной в стальном баке. Соответствует стандартам ANSI C37. 04, C37. 06, и стандартам C37. 09 К каркасу крепится шкаф управления NEMA-3R, в стальном корпусе. Фарфоровые проходные изоляторы. Манометр (один), укрепленный на баке выключателя. Приводной механизм, взводимый электродвигателем, расположенном в шкафе управления. Внешне доступные трансформаторы тока, доступные без дегазации ввода. Режим эксплуатации выключателя до - 40°C.

Возможность доукомплектовать по заказу

Манометры, укрепленные на каждом баке. Композитные силиконовые высоковольтные вводы. Нагреватели бака выключателя для работы при температуре окружающей среды ниже -40°C. Конструкция выключателя для работы в сейсмоопасных условиях.
