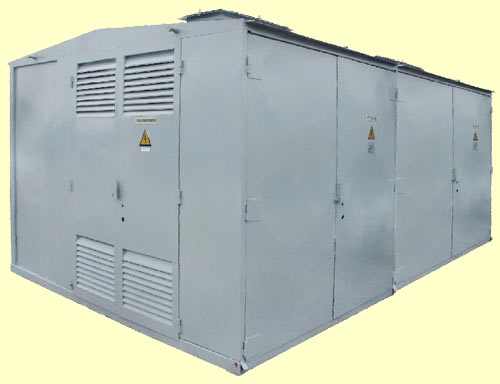

2КТПП-6(10)/0,4 ОАО Невский завод Электрощит

Комплектные трансформаторные подстанции типа 2КТПП-6(10)/0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного электрического тока частоты 50 или 60 Гц в сетях электроснабжения электроприемников промышленных предприятий (табл.).

Подстанции изготавливают на базе высоковольтных ячеек собственного производства и низковольтных шкафов собственной сборки.

В качестве силовых трансформаторов могут применяться как масляные, так и сухие трансформаторы.

Размещение подстанций может быть как одно-, так и двухрядное с шинным мостом.

Устройства релейной защиты и автоматики обеспечивают защиту от однофазных замыканий, перегрузки и режима АВР на стороне низкого напряжения.

Имеется возможность учета и измерения электроэнергии на вводе и линейных фидерах. Учет активной и реактивной мощности осуществляется на базе электронных счетчиков.

Подстанции типа 2КТПП допускают эксплуатацию в условиях климатического исполнения У, категории размещения 3. Они предназначены для работы в следующих условиях:

рабочее значение температуры окружающего воздуха от — 25 до + 40 °С;

относительная влажность окружающего воздуха не более 80 % при + 25 °С;

Технические характеристики 2КТПП-6(10)/0,4 кВ

высота над уровнем моря не более 1000 м; степень защиты оболочки IP31; режим работы — непрерывный.

Габаритные размеры, мм:

ячейка секции высоковольтного ввода........... 375 х 1000 х 1700

шкафы РУНН:

вводный секционный .................... 425 х 500 х 2100

линейный........................... 1000 х 600 х 2100

Комплектная трансформаторная подстанция — двухтрансформаторная, с односторонним обслуживанием.
