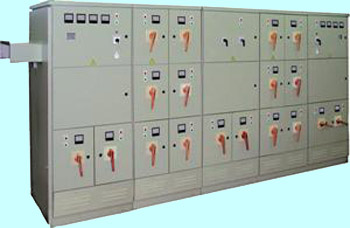

2КТП-ВЦ ООО ПКФ Автоматика

Внутрицеховые комплектные трансформаторные подстанции типа 2КТП-ВЦ, выпускаемые ООО ПКФ "Автоматика", г. Тула, предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10) кВ, преобразования в напряжение 0,4 кВ и распределения по потребителям (табл.). Устанавливаются внутри помещений.

В состав подстанции входят:

• шкаф высоковольтного ввода 6(10) кВ (ШВВ);

• силовой трансформатор (правый/левый);

• распределительное устройство РУНН, состоящее из:

шкафа ввода низшего напряжения (ШНВ); секционного шкафа (ШНС);

шкафа отходящих линий (IIIНЛ), которые комплектуются выкатными автоматическими выключателями различных отечественных или зарубежных производителей.

Внутрицеховые подстанции выпускаются:

• однотрансформаторные (КТП) правые и левые;

• двухтрансформаторные (2КТП);

• однорядные и двухрядные.

В шкафах используется отечественное и зарубежное оборудование ведущих производителей ("Контактор", ДЗНВА, Schneider Electric, ABB и др.).

Технические характеристики 2КТП-ВЦ
