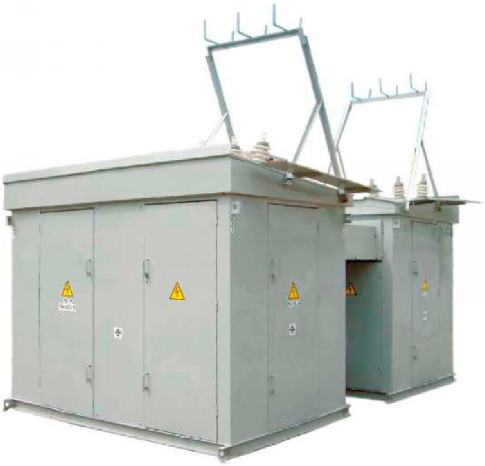

2КТП-ПВ(К) Курганский ЭМЗ

ПРОХОДНЫЕ ДВУХТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ МОЩНОСТЬЮ ОТ 2X25 ДО 2X1000 КВА НА НАПРЯЖЕНИЕ 6 ИЛИ 10 КВ (В Т. Ч. С АВТОМАТИЧЕСКИМ ВВОДОМ РЕЗЕРВА)

2КТП-ПВ(К)-25... 1000/10(6)/0,4

Декларация о соответствии

РОСС Ни.АИ18.Д 02305

ГОСТ 14695-80, ТУ 3412-027-00109719-2007

ТИП - ПРОХОДНЫЕ, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ), КИОСКОВЫЕ

НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ.

2КТП-ПВ(К), производства Курганского электромеханического завода, предназначены предназначены для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяются в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в кольцевых схемах распределительных сетей.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

	ЗНАЧЕНИЕ
Мощность силового трансформатора, кВА	2x25..100; 2x160; 2x250,2x400; 2x630,2x1000;
Номинальное напряжение на стороне высокого напряжения (BHJ, кВ	6; 10
Номинальное напряжение на стороне низкого напряжения (НН), кВ	0.4
Ток электродинамической стойкости на стороне ВН, кА	51
Ток термической стойкости на стороне ВН, кА	20
Исполнение по вводу ВН	Кабельный, воздушный
Исполнение по выводу НН	Кабельный, воздушный
Степень защиты по ГОСТ 14254	Ip23
Количество отходящих линий, не более, мм.	5(10)*
Габаритные размеры, не более, мм (для одного корпуса)	3000 х2100 Х2400
Масса, не более, кг	2х1400

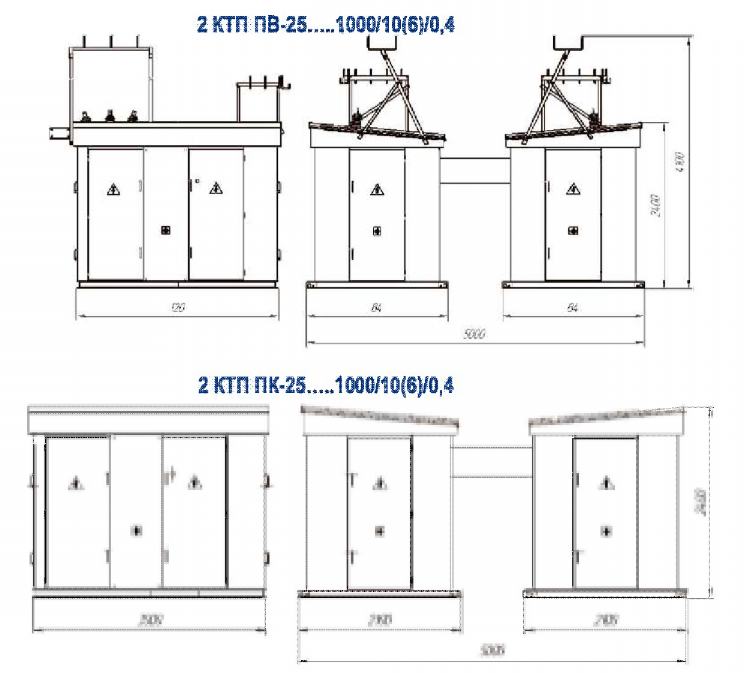

2КТП-ПВ(К) габариты

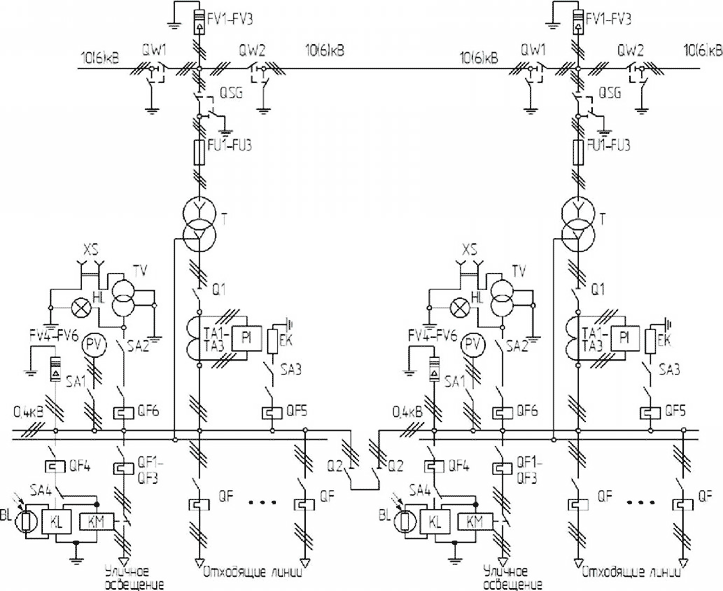

ЭЛЕКТРИЧЕСКАЯ СХЕМА 2КТП-ПВ(К) ПРОХОДНОГО ТИПА

ЭЛЕКТРИЧЕСКАЯ СХЕМА И ПЕРЕЧЕНЬ АППАРАТУРЫ ДВУХТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ 2КТП-ПВ(К) ПРОХОДНОГО ТИПА С ВОЗДУШНЫМ (КАБЕЛЬНЫМ) ВВОДОМ

№П/П	ПОЗ. ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	КОЛИЧЕСТВО
1	Qw1, QW2	Выключатели нагрузки 10(6)кВ	4
2	QSG	Разъединитель РВЗ-10(6)кВ	2
3	FV1-FV3	Разрядник вентильный или ОПН 10(6)кВ	6
4	FV4-FV6	Разрядник вентильный или ОПН 0,4кВ	6
5	FU1-FU3	Предохранитель ПКТ 10(6)кВ	6
6	Q1.Q2	Разъединитель РЕ19-41 (1000А) 0,4 кВ (РЕ 19-43)	4
7	QF1-QF3	Выключатель автоматический 16А	6
8	QF4-QF6	Выключатель автоматический 10А	6
9	ТА1-ТАЗ	Трансформатор тока	6
10	Sa1, SA4	Переключатель 380В/10А	4
11	Sa2, SA3	Выключатель 380В/16А	4
12	PI, PR	Счетчик электрической энергии	2-4
13	EK	Резистор подогрева	4
14	BL.KL	Фотореле	2
15	KM	Пускатель магнитный ПМ	2
16	HL	Патрон потолочный Е27	2
17	PV	Вольтметр 0—500В	2
18	XS	Розетка штепсельная 36В	2
19	TV	Трансформатор понижающий 220/36В	2
20	QF1-QFn	Выключатель автоматический или рубильник с предохранителями	ДО 20 до ю
21	T	Силовой трансформатор	2

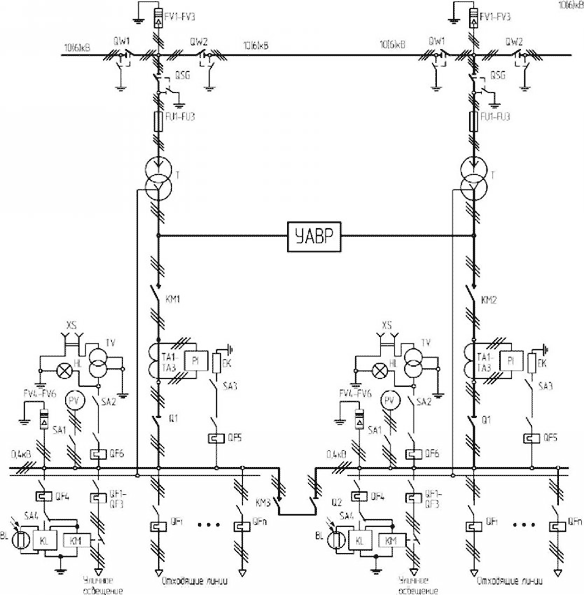

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДВУХТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ ПРОХОДНОГО ТИПА С ВОЗДУШНЫМ (КАБЕЛЬНЫМ) ВВОДОМ

ЭЛЕКТРИЧЕСКАЯ СХЕМА И ПЕРЕЧЕНЬ АППАРАТУРЫ ДВУХТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ ПРОХОДНОГО ТИПА С ВОЗДУШНЫМ (КАБЕЛЬНЫМ) ВВОДОМ С АВР**

№ п/п	ПОЗ. ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	КОЛИЧЕСТВО
1	Qw1, QW2	Выключатели нагрузки 10(6)кВ	4
2	QSG	Разъединитель РВЗ-10(6)кВ	2
3	FV1-FV3	Разрядник вентильный или ОПН 10(6)кВ	6
4	FV4-FV6	Разрядник вентильный или ОПН 0,4кВ	6
5	FU1-FU3	Предохранитель ПКТ 10(6)кВ	6
6	Q	Разъединитель РЕ19-41 (1000А) 0,4 кВ (РЕ 19-43)	1
7	QF1-QFA3	Выключатель автоматический 16А	6
8	FA4-FA6	Выключатель автоматический 10А	6
9	ТА1-ТАЗ	Трансформатор тока	6
10	Sa1, SA4	Переключатель 380В/10А	4
11	Sa2, SA3	Выключатель 380В/16А	4
12	PI, PR	Счетчик электрической энергии	2-4
13	EK	Резистор подогрева	4
14	BL,KL	Фотореле	2
15	KM	Пускатель магнитный ПМ	2
16	HL	Патрон потолочный Е27	2
17	PV	Вольтметр 0-500В	2
18	XS	Розетка штепсельная 36В	2
19	TV	Трансформатор понижающий 220/36В	2
20	QF1-QFn	Выключатель автоматический или рубильник с предохранителями	ДО 20 ДО Ю
21	T	Силовой трансформатор"	2
22	KM1-KM3	Вакуумный контактор (вакуумный выключатель)	3
23	УАВР	Устройство автоматического ввода резерва	1

* - Разрядник вентильный или ОПН (10) 6 кВ для комплектных подстанций с кабельным вводом поставляется по заказу потребителя.

** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя. АВР РУ-0,4 кВ выполняется на вакуумных контакторах, вакуумных выключателях
