2КТП-ПК(В)-БЛ-10(6)/0,4 Курганский ЭМЗ
КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ НАРУЖНОЙ УСТАНОВКИ, КЛИМАТИЧЕСКОГО ИСПОЛНЕНИЯ У1; УХЛ1.

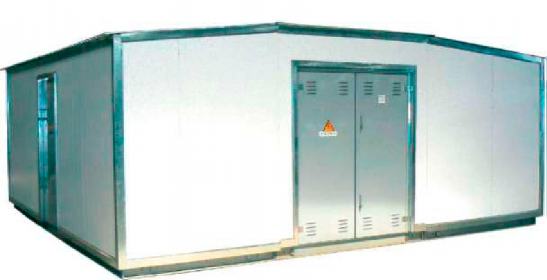

БЛОЧНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ
2КТП-ПК(В)-БЛ-100...1600/10(6)/0,4 ГОСТ 14695-80, ТУ 3412-027-00109719-2007
Декларация о соответствии РОСС Ии,АИ18Д 02305
ТИП - ПРОХОДНЫЕ КАБЕЛЬНЫЕ
НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ.
2КТП-ПК(В)-БЛ предназначены для электроснабжения жилищно-коммунальных, общественных и промышленных объектов.
ВАРИАНТЫ ИСПОЛНЕНИЯ: Исполнение ввода ВН : воздушный, кабельный Исполнение выводов НН : кабельные
КОНСТРУКЦИЯ КТП
КТП состоит из двух или трех блоков. Блоки между собой скрепляются болтовыми соединением. Возможно утеплением на основе базальтового волокна. КТП устанавливаются на свайный, ленточный, фундамент или на блоки ФСБ (в комплект поставки не входят).
В блоке ВН камерами - КСО 306 с выключателями нагрузки ВНР (ВНА), разъединители РВЗ В блоке НН - панелями ЩО - 06 собственного производства. В шкафах ЩО возможно АВР с возвратом в исходное положение.
На отходящих фидерах устанавливаются автоматические выключатели, также могут устанавливаться рубильники-предохранители (PПC. RBK). Подстанции обеспечивают учет электроэнергии.
По требованию заказчика возможна установка счетчиков любой модификации. Схемой для КТП могут комплектоваться масляными трансформаторами типа ТМ/ТМГ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
| Мощность силового трансформатора, кВА | 2x100; 2x160; 2x250, 2x400; 2x630,2x630, 2х1000;2х1600 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6; 10 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электродинамической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне ВН, кА | 20 |
| Исполнение по вводу ВН | воздушный, кабельный |
| Исполнение по выводу НН | кабельный |
| Степень защиты по ГОСТ 14254 | Ip23 |
| Количество отходящих линий, не более | 24 |
| Габаритные размеры* одного блока (ШхДхВ), не более, мм | 2200 X700Q Х2650 |
*Разрядник вентильный или ОПН (10) 6 кв для комплектных подстанций с кабельным вводом поставляется по заказу потребителя.
**Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя. По отдельному заказу возможно выполнить учет электрической энергии на отходящих фидерах.
Подстанции трансформаторные комплектные блочные типа могут изготавливаться эксклюзивно, согласно желаниям заказчика.
