245PMG63-40B элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 245
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 63
Ток термической стойкости, кА (с): 63 (2)

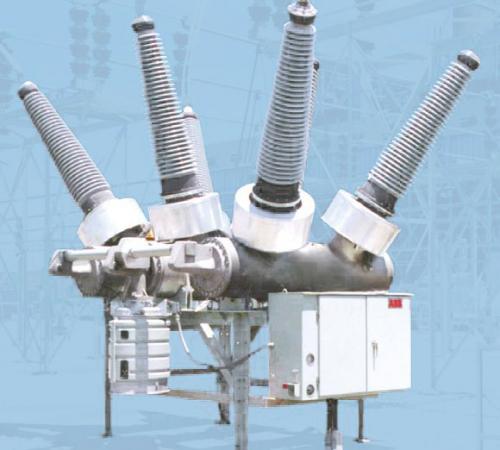

245PMG63-40B – баковый элегазовый выключатель. Выключатель состоит из 3 алюминиевых баков, в которых находятся дугогасительные камеры, баки установлены на опорную конструкцию из оцинкованной стали. Сменный прерыватель состоит из одной части, что упрощает его замену. NEMA-3R стальной шкаф управления защищен с длительным порошковым покрытием термореактивного материала полиэстера TGIC

На каждом из баков смонтированы 2 высоковольтных ввода со съемными трансформаторами тока. Полностью интегрированный, безэксплуатационный приводной механизм является самосмазочным и герметически изолированным, устраняя коррозию и обеспечивая долгосрочную эксплуатацию. Фарфоровые проходные изоляторы или высоковольтные вводы с покрытием из различных материалов, которые соответствует всем стандартам ANSI и спецификациям NEMA.

Нагреватели бака для эксплуатации при окружающих температурах ниже - 30 ° C.
Синхронизируемый блок управления (SCU) для того, чтобы уменьшить переходные процессы, при коммутациях емкостных или реактивных нагрузок.

Номинальное время разрыва – 2 цикла.
