245PMG40-30B элегазовый выключатель

Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 245
Номинальный ток, А: 3150
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (2)

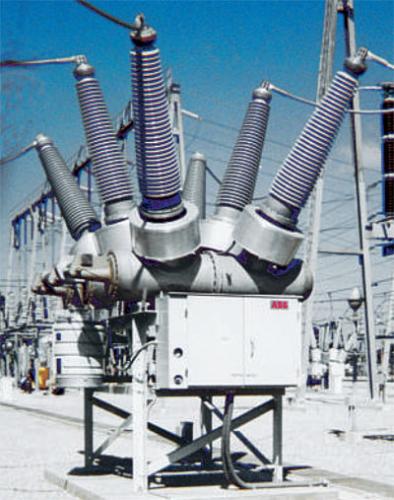

245PMG40-30B – высоковольтный баковый элегазовый выключатель.
Номинальное время разрыва – 2 цикла
Выключатель состоит из 3 алюминиевых баков, в которых находятся дугогасительные камеры, баки установлены на опорную конструкцию из оцинкованной стали. Укрепленное на баке газовое контрольно-измерительное устройство плотности шестифтористой серы и манометр.

На каждом из баков смонтированы 2 высоковольтных ввода со съемными трансформаторами тока. Трансформаторы тока могут быть заменены или изменена конфигурация выключателя цепи возбуждения, без снятия высоковольтных вводов, минимизируя затраты на замену. Полностью интегрированный, безэксплуатационный приводной механизм является самосмазочным и герметически изолированным, устраняя коррозию и обеспечивая долгосрочную эксплуатацию.
Нагреватели бака для эксплуатации при окружающих температурах ниже - 30 ° C.
Высокая магнитная вязкость и высотные высоковольтные вводы
