245PMG40-20B элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 245
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (2)

Номинальное время разрыва – 2 цикла

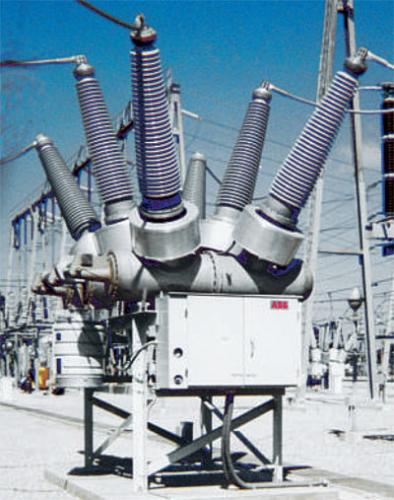

245PMG40-20B – высоковольтный баковый элегазовый выключатель. Выключатель состоит из 3 алюминиевых баков, в которых находятся дугогасительные камеры, баки установлены на опорную конструкцию из оцинкованной стали. Трансформаторы тока могут быть заменены или изменена конфигурация выключателя цепи возбуждения, без снятия высоковольтных вводов, минимизируя затраты на замену.
Высокая магнитная вязкость и высотные высоковольтные вводы

На каждом из баков смонтированы 2 высоковольтных ввода со съемными трансформаторами тока. NEMA-3R стальной шкаф управления защищен с длительным порошковым покрытием термореактивного материала полиэстера TGIC. Укрепленное на баке газовое контрольно-измерительное устройство плотности шестифтористой серы и манометр.
Нагреватели бака для эксплуатации при окружающих температурах ниже - 30 ° C.
