242PMR40-30 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 245
Номинальный ток, А: 3000
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (2)

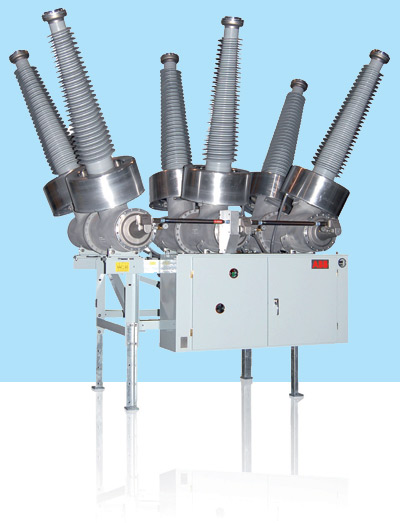

242PMR40-30 – высоковольтный баковый элегазовый выключатель производства АББ. Элегазовый выключатель типа 242 РМR состоит из трех заземленных литых алюминиевых баков по одному дугогасительныму устройству внутри, смонтированных на стальной опорной раме с порошковым покрытием. Каждый бак имеет два ввода с легкозаменяемыми ТТ. К раме крепится шкаф управления, изготовленный из стали с порошковым покрытием, внутри которого расположен пружинный или пружинно-гидравлический привод.

Стандартная поставка

Выключатели 242 РМR соответствуют стандартам ANSI C37.04, C37.06 и C37.09.
Не требующий обслуживания гидравлический механизм HMB-1.8.
Фарфоровые проходные изоляторы
Единое укрепленное на баке газовое контрольно-измерительное устройство плотности и манометр
Баки прошли заводские испытания с 5 PSIG SF6 и поставляются в полностью собранном виде (высоковольтные вводы демонтированы для транспортировки)

Возможно по заказу

• Состояние мониторинга с Circuit Breaker Sentinel (CBS)
• Высоковольтные вводы с силиконовым покрытием
• Нагреватели бака для работы при окружающих температурах ниже - 30 ° C
• Вариант конструкции с высокой сейсмической устойчивостью
• Контрольно-измерительное устройство установленное на каждом баке.
