145PM40-20B элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 145 (ГОСТ - 132 кВ)
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (2)

Номинальный ток включения при коротком замыкании, до 104 кА
Номинальное время разрыва – 3 цикла
Выносные трансформаторы тока расположенные на высоковольтных вводах
Высокая магнитная вязкость и высотные высоковольтные вводы

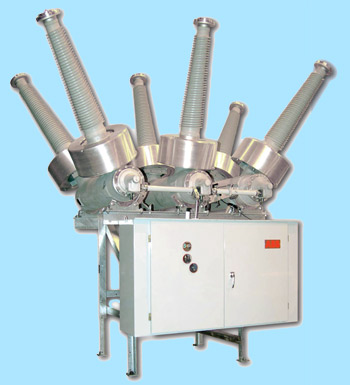

145PM40-20B – баковый элегазовый выключатель, производства ABB.
Выключатель состоит из 3 алюминиевых баков, в каждом находится дугогасительная камера, баки смонтированы на опорную конструкцию из оцинкованной стали. Фарфоровые проходные изоляторы или высоковольтные вводы с обкладками из различных материалов, соответствуют или превышают стандарты ANSI и спецификации NEMA.
