Блоки розеток в стойку: необходимость, виды, характеристики

Развитие предприятия, увеличение числа бизнес-процессов – все это связано с необходимостью совершенствования инфраструктуры, использования дополнительного компьютерного, сетевого, серверного, электронного оборудования. Вне зависимости от типа, оборудование требует стабильного питания, сила тока, напряжение – все должно соответствовать номинальным значениям.

Блок розеток в стойку 19” из каталога lan-art.ru

Для успешного подключения большого количества устройств используются специальные блоки розеток, конструкция которых позволяет провести интеграцию в стойку. Официальное название таких блоков, встречающееся в англоязычной литературе – “Power distribution unit” или, проще говоря, “PDU”. Какими классами они представлены? В чем отличия? Как выбрать блок, соответствующий конкретным эксплуатационным условиям?

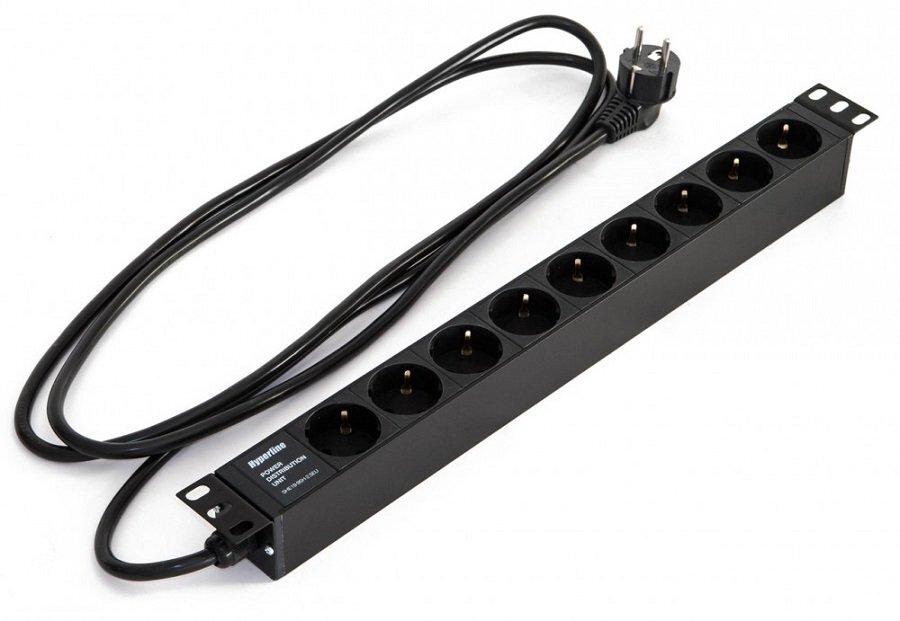

Классические блоки розеток

Перед изучением непосредственно PDU, нужно обратить внимание на эти устройства, востребованные в офисах и квартирах. Самая частая ситуация их применения – невозможность монтажа в открытую стойку вертикального PDU при острой необходимости экономии пространства, из-за чего горизонтальный аналог не выглядит подходящим.

По функционалу и надежности такие блоки, конечно, сильно уступают специализированным, не предусматривают встроенных защитных систем от повышенного напряжения и короткого замыкания, не позволяют отслеживать сетевые параметры, наладить управление розетками. Их использование – крайняя мера, актуальная при отсутствии альтернатив, четком понимании всех рисков, необходимости финансовой экономии.

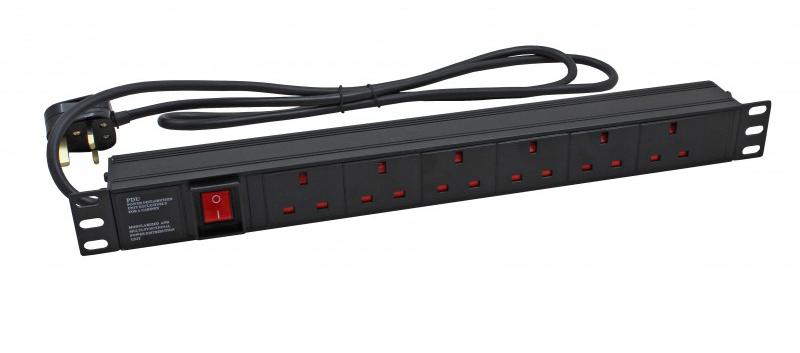

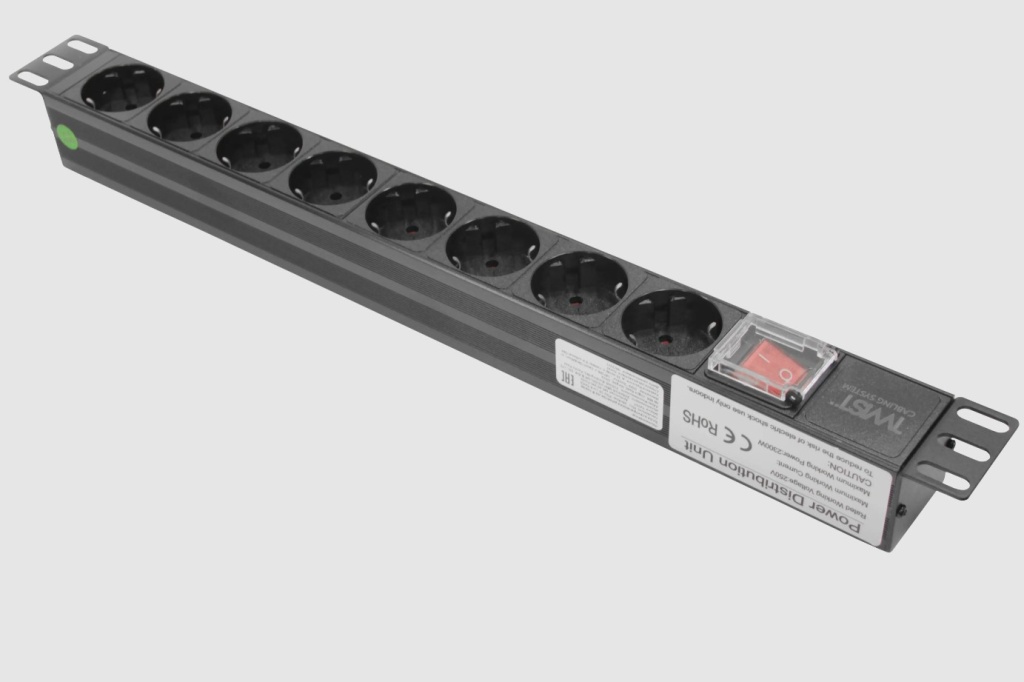

Стандартные PDU без функции мониторинга

Это уже специализированные устройства, разработанные для серверных, ЦОД и объектов со сложной IT-инфраструктурой, обилием компьютерной и электронной техники. Их преимущества таковы:

• Возможность монтажа как внутри стойки, так и по бокам;
• Простота подключение;
• Наличие защиты от скачков напряжения и коротких замыканий.

Негативный момент – невозможность фиксации текущего потребления электроэнергии. Этот недостаток компенсируется невысокой ценой, однако, большинство современных предприятий все же предпочитает продвинутые версии.

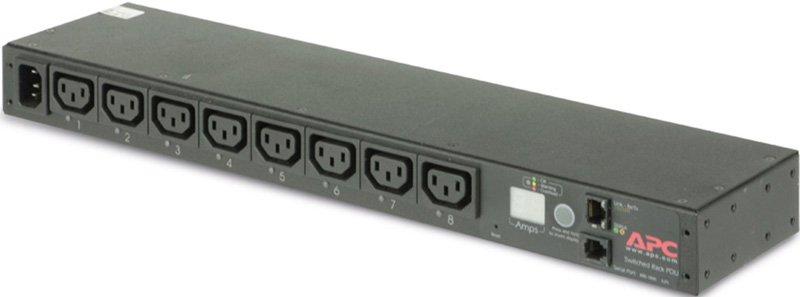

PDU с мониторингом

Такие блоки розеток укомплектованы электронными модулями, фиксирующими основные сетевые параметры, напряжение, мощность, ток. Данные в online-режиме выводятся на ЖК-экран, вдобавок, предусмотрена возможность удаленного подключения. Ведение “журнала” позволяет специалистам отслеживать все произошедшие события, зафиксировать, когда случился сбой, какими были сетевые параметры перед аварийным отключением оборудования, нештатной ситуацией.

Контроль параметров возможен как для каждой розетки в отдельности, так и для целых групп. Цена в 2-3 раза выше, чем у моделей предыдущей группы, но она компенсируется значительно расширенным функционалом.

Управляемые PDU

Вершина развития блоков розеток, ориентированных на стоечный монтаж. Они не просто отслеживают сетевые параметры, но позволяют наладить управление розетками, характеризуются следующими функциями:

• Удаленное включение;
• Удаленное отключение;
• Перезагрузка сервера и другого подключенного оборудования.

Многофункциональность накладывает определенные требования к квалификации оператора, управление должно быть аккуратным, исключающим случайные действия, перезагрузку системы или обесточивание ее важных сегментов.

Выбор: важные параметры

Учета только типа PDU при выборе недостаточно, нужно помнить и о следующих характеристиках:

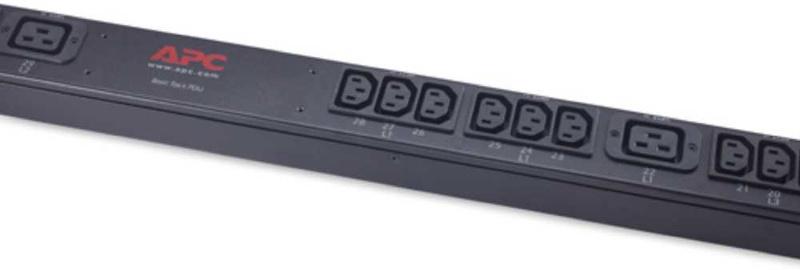

1. Метод монтажа. Стойка ориентирована на горизонтальную или вертикальную установку. Второй вариант более предпочтителен и практичен, позволяет задействовать вертикальные направляющие элементы, не использовать отдельные юниты, сэкономить место для монтажа важного оборудования. Компактность PDU позволяет установить до 4-х, по паре с каждой из сторон, но чаще речь идет о монтаже только двух модулей. Нужно учитывать, что открытые стойки допускают только горизонтальное размещение PDU, придется смириться с потерей свободных слотов;


2. Мощность. Подобрать PDU по мощности просто – нужно сложить потребление всех подключенных устройств и предусмотреть запас около 10%, чтобы исключить постоянную работу на максимальной нагрузке. Небольших сетям достаточно пары блоков, тогда как для более масштабных, центров обработки данных, крупных серверных, порой не хватает и десятка;


3. Количество розеток. Опять же, все предельно просто: число розеток подбирается по количеству единиц подключаемого оборудования, но 3-4 лучше оставить свободными для дальнейшего масштабирования, модернизации сети;


4. Стандарт разъемов. Компьютерные и сетевые устройства комплектуются, в основном, вилками стандарта С13-С14 и C19-C20, на них и ориентировано большинство PDU.

Правила подключения

Даже совершенный блок розеток не обеспечит должной защиты технике, не позволит уверенно использовать все функции в ситуации, когда при его подключении допущены ошибки. Нагрузка, испытываемая PDU, должна равномерно распределяться по розеткам или секциям, в которые они объединены. По возможности, следует заранее задать лимит нагрузки и исключить его превышение.

Для подключения не к централизованной линии питания, а к резервной, на основе ИБП, следует использовать блоки с функцией “ Maintenance Bypass”. Они конструктивно и технические адаптированы к источникам бесперебойного питания, линия энергоснабжения оказывается на 100% изолированной, защищающей даже от выраженных перегрузок, скачков тока и напряжения.

Подведение итогов

Требования безопасности – правильное подключение и достаточный запас PDU по мощности. Чтобы исключить лишние расходы без риска выхода из строя дорогой техники, достаточно 0.5-1 кВт. При монтаже блока нужно учитывать вероятность дальнейшего демонтажа, не прятать его вглубь стойки, чтобы не столкнуться со сложным и долгим разбором.
