Модульные автоматы

Сегодня электрические приборы и оборудование широко используются в промышленности и быту, а их количество и потребляемая мощность имеет постоянную тенденцию к увеличению. Поэтому большое значение уделяется защите электроприборов и сетей, к которым они подключены. Широкое распространение получили такие защитные устройства, как модульные автоматы. Основными факторами, которые способствовали популярности модульных автоматов, являются их компактные размеры, лёгкость в установке и несложный ремонт.

Автоматический выключатель – это аппарат, использующийся для включения и выключения электрической цепи, а также защиты кабелей, проводов и различных электрических приборов (потребителей) от возможного короткого замыкания и возникновения перегрузок. То есть он используется для выполнения трёх основных функций. Первая - это включение или выключение отдельного участка электрической цепи (коммутация). Вторая – осуществление отключение от сети в случае возникновения в ней больших по значению токов короткого замыкания. И третья функция – это защита от могущих возникнуть токов перегрузки, значение которых превышает допустимое значение.

Одной из самых распространённых разновидностей автоматических выключателей являются модульные автоматические выключатели и модульные автоматы. Своё название они получили потому, что ширина их является стандартизованной и является кратной
17,5 мм.

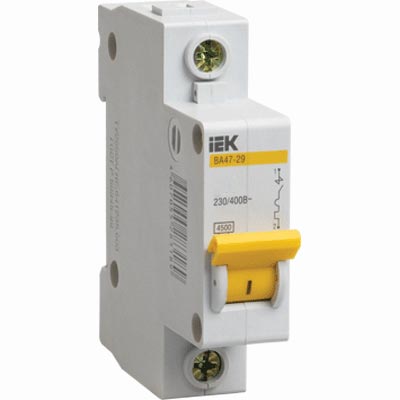

Для корпуса модульного автомата используются диэлектрические материалы. На передней панели корпуса находиться тумблер (выключатель), нанесена маркировка с указанием производителя, основные характеристики (время-токовая характеристика и номинальный ток) и другая дополнительная информация. На задней части корпуса модульного автомата находится крепление, позволяющее установить его на рейку DIN с использованием специальной защёлки. DIN – рейка изготавливается из металла, ширина её составляет 35 мм и её используют для крепления различных модульных устройств.

Корпус модульного автомата состоит из двух половинок, которые соединены четырьмя заклёпками. В состав комплектующих модульного автомата входят две винтовые клеммы, контакты (подвижный и неподвижный), механизм электромагнитного расцепителя (катушка, сердечник, регулировочный винт, биметаллическая пластина), гибкий проводник, дугогасительная камера, отверстие для отвода газов, управляющий тумблер и защёлка фиксатора.

Защитное отключение модульного автомата происходит за счёт использования специальных механизмов, которые называют расцепителями. В данном выключателе их два – тепловой и электромагнитный. Первый предназначен для защиты от токов, возникающих в результате перегрузки. Он срабатывает по за счет нагрева биметаллической пластины и отключение происходит через некоторое время после достижения определённой температуры. Второй обеспечивает защиту от тока короткого замыкания, за счет перемещения сердечника катушки в результате больших значений тока.

Модульные автоматы являются одним из самых распространённых защитных устройств в быту и позволяют защитить кабеля, провода и оборудование от перегрузки и короткого замыкания.
