Контроллер DKG-112 Datakom

Фото Контроллер DKG-112 Datakom

Контроллер DKG-112 Datakom является цифровым микропроцессорным устройством, предназначенным для ручного управления электрогенератором с двигателем внутреннего сгорания.

Обеспечивает контроль параметров напряжения и частоты, в случае отклонения автоматически отключает питание.

Система индикации аварийных ситуаций включается с задержкой в 4 секунды с момента включения электрогенератора.

В случае возникновения аварийной ситуации, происходит отключение двигателя, загорается соответствующий индикатор на панели устройства и активируется выход сигнализации аварийной ситуации.

Пределы корректной частоты генератора установлены от 30 до 57 Гц.

Задержка на отключение генератора при отклонении частоты за установленные пределы составляет 3 секунды.

Для работы напряжением питания 12 и 24 В. Используются различные модели устройств.

Возможности:

  • Цифровая индикация частоты;
  • Защита от перегрева двигателя;
  • Защита от низкого давления масла
  • защита от отклонения частоты генерируемого напряжения
  • Дополнительный аварийный вход
  • выход сигнализации аварийной ситуации

Технические параметры:

  • Напряжение генератора: 40-250 В.
  • Верхняя / Нижняя граница частоты: 57 - 30 Гц.

Напряжение питания:

  • DKG-112/12V 9-18 В.
  • DKG-112/24V 17-33 В.
  • Температурный диапазон / влажность: от -10 °С до +60 °С / 95%.
  • Размеры и вес:72х72х70 mm / 400г.
  • Материал корпуса: стальной корпус с поликарбонатной передней панелью.
  • Соответствие (требования ЕС).

Контроллер DKG-105 Datakom

Контроллер DKG-105 Datakom

Панель ручного управления электрогенератором DKG-105 является цифровым микропроцессорным устройством, предназначенным для автоматического управления электрогенератором с двигателем внутреннего сгорания и обеспечивает все необходимые для этого функции.

Кроме того выполняет традиционные функции управления электростанцией и контроля параметров двигателя и генератора с выдачей сигнализаций критических и аварийных режимов.

В автоматическом режиме работ, устройство контролирует состояние 3х фаз сетевого напряжения и производит автоматический старт, остановку и переключение нагрузки генератора. В процессе работы генератора устройство контролирует внутренние защитные параметры и внешние аварийные входы.

Устройство содержит широкий спектр цифровых таймеров и пороговых триггеров.Программируемая конфигурация внутренних реле обеспечивает возможность работы с различными типами двигателей включая бензиновые. Все параметры могут быть изменены непосредственно с панели устройства.

На экране устройства могут быть отражены следующие параметры:

  • Напряжение внешней сети для каждой из фаз L1-N, L2-N, L3-N
  • Генерируемое напряжение L1-N;
  • Частота генератора в Гц.

Устройство работает с двигателями, имеющими напряжение бортовой сети 12 и 24 В.

Возможности:

  • автоматическое контроль состояние сетевого напряжения;
  • режим тестирования и ручного управления;
  • вывод на экран сетевых напряжений, генерируемого напряжения и его частоты;
  • режим охлаждения двигателя перед отключением;
  • возможность управлять свечами накала и воздушной заслонкой;
  • контроль программируемого верхнего и нижнего порога сетевого/генерируемого напряжения;
  • контроль программируемого верхнего и нижнего порога частоты генератора;
  • программируемое время задержки сигнализации превышения и понижения частоты генератора;
  • программируемое значение сигнализации верхнего предела напряжения аккумулятора;
  • широкий спектр программируемых таймеров;
  • блокировка режима программирования.

Технические параметры:

  • Напряжение сети: 220/380 В.
  • Напряжение генератора: 220-380 В.
  • Частота генератора: 0 -100 Гц.
  • Напряжение питания (по постоянному току): 9-3,3В 4-3,3В (в моменты запуска двигателя)
  • Температурный диапазон и влажность: от - 10°С до + 60°С / 95%
  • Размеры и вес: 72х72х76 mm / 240г

Точность:

  • Напряжение: 2% + 1В
  • частота +/-0,5 Гц
  • Материал корпуса: огнеустойчивая, высокотемпературная ABS (UL94-V0, 110 C)
  • Соответствие (требования ЕС):

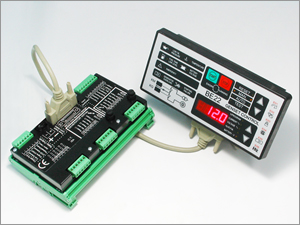

BE22 контроллер Bernini

Контроллер BE22BE22 контроллер Bernini

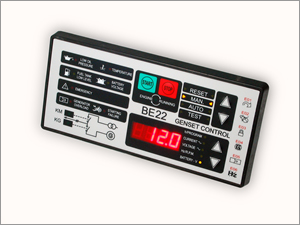

Лицевая панель контроллера BE22 Bernini BE22 контроллер обеспечивает выполнение функции контроля параметров основной сети по одной из фаз (A.M.F) с выдачей сигнала на подключение нагрузки к исправному источнику электроэнергии.

Кроме этого выполняет традиционные функции управления электростанцией и контроля параметров двигателя и генератора с выдачей сигнализаций критических и аварийных режимов.

Контроллер построен на базе микропроцессора и обеспечивает точность измерений характерную современным цифровым устройствам.

Контроллер BE22 Bernini Пользовательский интерфейс включает 6 кнопок , 24 светодиодных индикатора, 4 -х позиционный цифровой дисплей.

Обмен информацией между контроллером и управляемыми устройствами осуществляется через 6 релейных выходов , 8 цифровых и 5 аналоговых входов.

К тому же контроллер имеет 28 программируемых параметров , счетчик моточасов, цифровую калибровку входных сигналов, 8 режимов отображения информации на дисплее и 14 стандартных сообщений.

Схема работы

И наконец обеспечивает работу в 4-х основных режимах . Основные технические характеристики контроллера:

  • Напряжение питания: Батарея питания электростанции 12-24V пост.тока / максимальное потребление 250mA
  • Диапазон входного сетевого и генераторного напряжения: от 24V до 5OOV перем.тока
  • Диапазон рабочих температур и влажность: от -30°C до +70°C , влажность 0-95% без образования конденсата.
  • Установочный размер: 190 mm x 93 mm
  • Максимальный ток релейных выходов постоянного тока: 4A постоянного тока (при соблюдении рекомендованного напряжения питания).
  • Максимальный ток релейных выходов переменного тока: 8A переменного тока / при 250V (обязательно использовать плавкий предохранитель 1A)

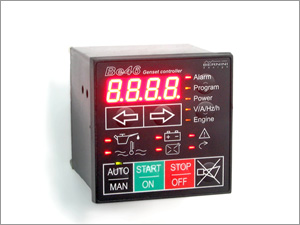

BE46 (ВЕ23) - Многофункциональное устройство автозапуска для электростанций от BERNINI

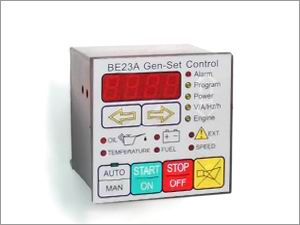

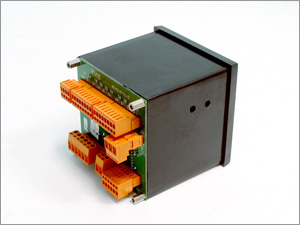

Лицевая панель BE46 панель BE23Задняя стенка

BERNINI Универсальные устройства автоматизации и защиты двигателей и генераторных устройств.

Устройство заключено в корпус стандартного размера 96х96 мм и реализует все функции контроля и управления электростанцией в ручном или автоматическом режимах.

Устройство имеет 8 кнопок мембранного типа, 12 светодиодных индикаторов и 4 семисегментных индикатора на передней панели, создавая удобный интерфейс для пользователя.

Его программирование не представляет сложностей, и большинство параметров и сигнализаций индицируются на дисплее. ВЕ46 (ВЕ23) обеспечивает связь с аналоговыми датчиками и датчиком оборотов.

Измерение параметров включает измерение Vac, Iac, Vdc, kVA, kVar, kW, cosФ, Hz, часы, частоту вращения, давление масла, температуру охлаждающей жидкости.

Возможно программирование через ПК.

Основные технические данные:

  • Установочные размеры ДхШ: 96х96
  • Рабочий диапазон температуры: - 30 /+70° C
  • Входы - 6, Выходы -6, Управляемые аналоговые выходы - 7
  • Батарея питания электростанции 12-24V пост.тока / максимальное потребление 250mA
  • Диапазон входного сетевого и генераторного напряжения: От 24V до 5OOV перем.тока
  • Влажность 0-95% без образования конденсата.
  • Максимальный ток релейных выходов постоянного тока: 4As постоянного тока (при соблюдении рекомендованного напряжения питания).
  • Максимальный ток релейных выходов переменного тока: 8A переменного тока / при 250V (обязательно использовать плавкий предохранитель 1A)
