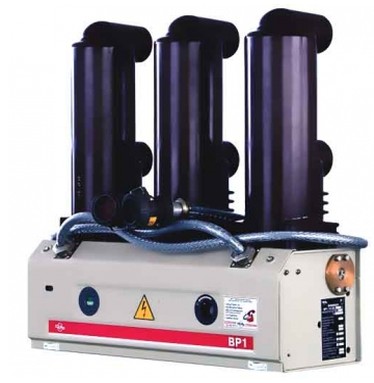

Выключатели вакуумные серии ВРО

Вакуумные выключатели серий ВРО представляют собой дальнейшее усовершенствование выключателей серии BP, хорошо зарекомендовавших себе в СНГ и за рубежом.

Выключатели ВРО соответствуют техническим условиям ТУ У 22588376.008-98, ГОСТ Р 52565-2006, ГОСТ 687-78 и ГОСТ 18397-86 и предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 (60) Гц с номинальным напряжением 10 кВ для систем с изолированной и частично заземленной нейтралью.

Выключатели используются как для вновь разрабатываемых КСО и КРУ. так и для реконструкции шкафов КСО и КРУ, находящихся в эксплуатации.

Во всех случаях установка выключателей серии BP требует согласования с предприятием-изготовителем.

Главными преимуществами настоящих выключателей перед аналогичными аппаратами других производителей являются:

- простота конструкции и экономичность;

- расширенные фунциональные возможности из-за наличия токовых защит прямого действия (ЭОтт), по схеме дешунтирования или при помощи «сухих контактов»

- высокий механический ресурс (100 000 циклов ВО);

- высокий гарантийный срок эксплуатации 4 года;

- отсутствие обслуживания;

- универсальность (применяется в цепях, как с постоянным, так и с переменным оперативным током);

- позволяет производить ручное неоперативное и оперативное отключения.

Вакуумные выключатели - это передовая технология в аппаратостроении. Вакуумные выключатели выгодно отличаются от старых типов выключателей тем, что средой гашения дуги является вакуум.

Характерной особенностью вакуумных камер выключателей BP является то, что они имеют простые торцевые контакты. Выключатели с другими способами дугогашения требуют применения более сложных скользящих и других контактов с использованием контактных пружин, которые не надежны и подвергаются нежелательному высокотемпературному отжигу при коммутациях. Кроме того, в вакууме исключена возможность окисления и загрязнения контактов, а минимальное их выгорание гарантирует долговечность использования и высокую коммутационную износостойкость.
