Выключатели вакуумные серии ЗАН5

Выключатели вакуумные внутренней установки серии ЗАН5 (в дальнейшем именуемый "выключатель") с пружинным приводом соответствуют техническим условиям ТУ 3414-006 05755513-2002 и ГОСТ 637-78.

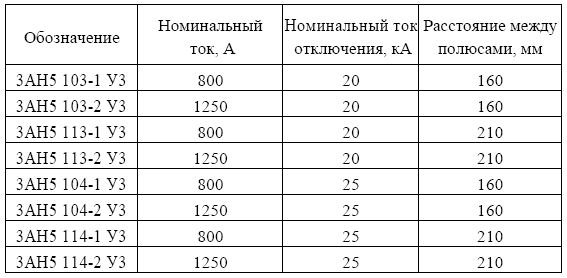

Выключатели в зависимости от номинального тока и конструкторских особенностей имеют следующие типоисполнения:

Выключатели серии ЗАН5 предназначены для коммутации электрических цепей при рабочих и аварийных режимах в сетях трехфазного переменного тока на номинальное напряжение до 10 кВ, частоты 50 и 60 Гц.

Выключатели используются для вновь разрабатываемых КРУ и КСО, а также для реконструкции шкафов КРУ и КСО, находящихся в эксплуатации.

Вакуумные выключатели серии ЗАН5 имеют некоторые преимущества по сравнению с другими выключателями:

- механический ресурс 10000 циклов "B-tn-O";

- коммутационный ресурс 10000 циклов ВО при номинальном токе;

- использование самых современных вакуумных камер;

- значительное уменьшение массы и габаритов выключателя за счет применения новых технологий при изготовлении токопроводяших деталей;

- не требуется наличие масляного или компрессорного хозяйства;

- минимум обслуживания, отсутствие регулировки;

- встроенный пружинный привод с мотор-редуктором.

Пружинный привод выключателя выполняет следующие функции:

- обеспечивает надежное и стабильное включение и отключение выключателя с нормированными параметрами;

- обеспечивает оперативное и неоперативное ручное отключение;

Техническая информация, pdf
