Выбор проводов и кабелей по экономической плотности тока

Установлены экономические плотности тока, по которым должны выбираться сечения проводов воздушных линий и жил кабелей.

Экономическая плотность тока определяется из табл, 8-1.

Сечение проводника по условию экономической плотности тока определяется по формуле

где I - расчетный ток линии, а;

jэ - экономическая плотность тока, а/мм кв., принимаемая по табл. 8-1.

Расчетный ток линии принимается из условий нормальной работы и при определении его не учитывается увеличение тока в линии при авариях или ремонтах в каких-либо элементах сети.

Полученное по (8-1) сечение проводника округляется до ближайшего стандартного сечения.

При пользовании табл. 8-1 необходимо руководствоваться следующим:

1.При максимуме токовой нагрузки в ночное время экономическая плотность тока повышается на 40%.

2.Для изолированных проводов сечением 16 мм кв. и менее экономические плотности тока увеличиваются на 40%.

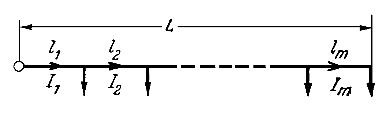

3.Для линий с одинаковым сечением проводников по всей длине и различными нагрузками ня отдельных участках их (рис. 8-1)

Рис. 8-1. Схема линии с различными токовыми нагрузками участков

Экономическая плотность тока для начального участка увеличивается по сравнению с величинами, указанными в табл. 8-1, в Ку раз; при этом коэффициент увеличения определяется по формуле

где I1, I2,...,Im - токовые нагрузки отдельных участков линии;

l1, l2,...,lm - длины тех же участков линии;

L - полная длина линии.

4.При выборе сечений проводников для питания ряда однотипных взаимно резервируемых электроприемников (например, насосов водоснабжения, преобразовательных агрегатов и т. п.) общим числом n, если известно, что все они одновременно не включаются и n1 из них поочередно находятся в работе, экономическая плотность должна быть увеличена против норм табл. 8-1 умножением на коэффициент

Таблица 8-1 Предельная экономическая плотность тока, а/мм кв

Наименования проводников

Продолжительность использования максимума нагрузки, ч

1000-3000

3000-5000

более 5000

Голые провода и шины:

медные

алюминиевые

Кабели с бумажной и провода с резиновой изоляцией с жилами;

медными

алюминиевыми

Кабели с резиновой и пластмассовой изоляцией с жилами:

медными

алюминиевыми

2,5

1.3

3,0

1.6

3,5

1.9

2,1

1.1

2,5

1,4

3,1

1,7

1.8

1,0

2,0

1,2

2,7

1,6



Целесообразность увеличения числа линий или цепей сверх необходимого по условиям надежности электроснабжения, а также замены существующих проводов проводами больших сечений при росте нагрузки в целях удовлетворения условий экономической плотности тока должна обосновываться только на основании технико-экономических расчетов.

Проверке по экономической плотности тока не подлежат:

1)Сети промышленных предприятий и сооружений напряжением до 1000 в при числе часов использования максимума нагрузки предприятия до 4000-5000;

2)все ответвления к отдельным электроприемникам напряжением до 1000 в, а также осветительные сети на промышленных предприятиях, в жилых и общественных зданиях, проверенные по потере напряжения;

3)сети временных сооружений, а также устройств с малым сроком службы (3-5 лет);

4)сборные шины;

5)проводники, идущие к сопротивлениям, пусковым реостатам и т. п.

Для определения среднего числа часов использования максимума нагрузки при отсутствии уточненных данных можно пользоваться приведенными в табл. 8-2 ориентировочными данными как по категориям потребителей, так и по различным основным отраслям промышленности.

В табл. 8-3 приведены значения тока в линии, обеспечивающего наибольшую экономичность эксплуатации в зависимости от материала и сечения проводов и жил кабелей и годового числа часов использования максимальной нагрузки.

Пример 8-1.

Требуется выбрать по экономической плотности тока сечение кабеля 6 кв с бумажной изоляцией и алюминиевыми жилами для питания деревообделочного завода с максимальной токовой нагрузкой 54 а.

Решение.

По табл. 8-2 находим среднее число часов использования максимума нагрузки для деревообрабатывающей промышленности: Т=2500 ч.

В графе табл. 8-3, соответствующей числу часов использования менее 3000 для кабелей с бумажной изоляцией и алюминиевыми жилами, определяем, что экономическая плотность тока будет обеспечена при кабеле сечением 3 X 35 мм кв.

Пример 8-2.

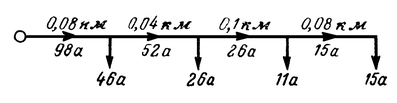

На рис. 8-2 представлена схема воздушной линии городской электросети 380/220 в, выполненной алюминиевыми проводами с одинаковым сечением по всей длине линии.

Требуется выбрать сечение проводов, соответствующее экономической плотности тока, при числе часов использования максимума менее 3000.

Таблица 8-2 Среднее число часов использования максимальной нагрузки для различных категорий потребителей и отраслей промышленности

Потребители

Т, ч

По категориям потребителей

Внутреннее освещение городов

Наружное освещение городов

Промышленные предприятия, работающие:

1) в одну смену

2) в две смены

3) в три смены

По отраслям промышленности

Металлургическая

Химическая

Горнорудная

Машиностроительная

Бумажная

Пищевая

Полиграфическая

Текстильная

Обувная

Деревообрабатывающая

Холодильная

1 500-2 500

2 000-3 600

2 000-3 000

3 000-4 500

4 500-7 000

6 500

6 200

5 000

4 000

5 500

5 000

3 000

4 500

3 000

2 500

4 000



Рис. 8-2

Таблица 8-3 Экономические токи для неизолированных проводов и кабелей, а

Марки и сечения проводов и кабелей

Экономический ток, а, при числе часов использования максимума в год

более 5000

3000-5000

менее 3000

Неизолированные провода

А-16

А-25

А-35

А-50

А-70

А-95

А-120

А-150

М-б

М-10

М-16

М-25

М-35

М-50

M-70

М-95

М-120

М-150

16

25

35

50

70

95

120

150

11

18

29

45

63

90

126

170

216

271

18

27

38

55

77

104

132

165

13

21

34

53

73

104

146

199

252

316

21

32

45

65

91

123

156

195

15

25

40

63

87

125

174

237

300

376

Трехжильные кабели с бумажной изоляцией

С медными жилами

3Х10

3X16

3X25

3X35

3X50

3X70

3X95

3X120

3X150

3X185

20

32

50

70

100

140

190

240

300

370

25

40

62

87

125

175

237

300

375

465

30

48

75

105

150

210

285

360

450

-

С алюминиевыми жилами

3Х10

3X16

3X25

3X35

3X50

3X70

3X95

3X120

3X150

3X185

12

19

30

42

60

84

113

144

180

222

14

22

35

49

70

98

132

168

210

260

16

26

40

56

80

112

151

192

240

296

Трехжильные кабели с резиновой изоляцией

С медными жилами

3Х10

3X16

3X25

3X35

3X50

3X70

27

43

67

94

134

188

31

50

77

108

154

216

35

56

87

122

174

244

С алюминиевыми жилами

3Х10

3X16

3X25

3X35

3X50

3X70

16

26

40

56

80

112

17

27

43

60

85

119

19

30

48

67

95

133



Решение.

Определяем коэффициент увеличения экономической плотности тока для начального участка по (8-2):

Экономическую плотность тока для линии с одинаковой нагрузкой по всей длине определяем из табл. 8-1 при числе часов использования максимума менее 3000 для алюминиевых голых проводов: 1,3 а/мм кв.

Для условий примера экономическая плотность тока с учетом распределения нагрузок вдоль линии получается равной:

Экономическое сечение линии определяем из (8-1):

Останавливаемся для проводов линии на ближайшем стандартном сечении 50 мм кв. Принятое сечение должно быть проверено по условиям нагревания и потери напряжения.

Пример 8-3.

Выбрать по экономической плотности тока сечение кабелей с бумажной изоляцией и алюминиевыми жилами на 6 кв, питающих электродвигатели насосов. Всего насосных агрегатов три, из которых два являются рабочими, а один - резервным. Расчетный ток каждого кабеля 65 а; число часов использования максимума электродвигателей рабочих насосов 4000.

Решение.

Экономическую плотность тока без учета коэффициента увеличения для условий примера определяем по табл. 8-1: 1,4 а/мм кв. Коэффициент увеличения, учитывающий число рабочих и резервных линий, находим из (8-3). В нашем случае n=3 и n1=2, а коэффициент увеличения получается равным:

Экономическая плотность тока с учетом режима работы насосных агрегатов составляет

Экономическое сечение кабеля

Принимаем для кабелей ближайшее стандартное сечение 35 мм кв.
