Условия выделения максимальной мощности в нагрузке

Условия выделения максимальной мощности в нагрузке

Условия выделения максимальной мощности в нагрузке

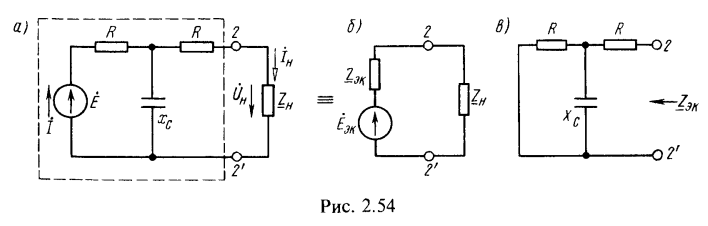

1. Сопротивления цепи (рис. 2.54, a): .
При каком нагрузочном сопротивлении в нем выделится максимальная мощность и чему она равна? Вычислить КПД, т. е. отношение мощности, выделяемой в , к мощности, доставляемой источником Е, и коэффициент передачи Н — отношение напряжения на зажимах 2—2' к Е.Решение:
Часть схемы левее зажимов 2—2' (обведенную штриховой линией) заменим эквивалентным источником.
Найдем его ЭДС и сопротивление (рис. 2.54, б). Отключив , определим напряжение холостого хода между точками 2—2', которое равняется ЭДС : Сопротивление эквивалентного источника (рис. 2.54, в)

Максимум мощности выделяется в нагрузке при условии, что это сопротивление комплексно сопряжено с
сопротивлением эквивалентного источника, т. е. при . Эта мощность .

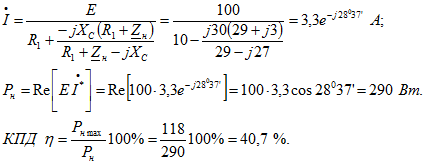

Рассчитываем мощность, доставляемую источником (рис. 2.54, а). Для этого вычислим ток Для расчета коэффициента передачи Н найдем ток

Смотри полное содержание по представленным решенным задачам.
