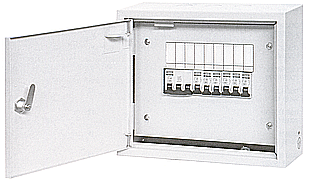

ЩИТКИ ОСВЕТИТЕЛЬНЫЕ ТИПА ОЩВ, УОЩВ

применяются в сетях с глухозаземленной нейтралью напряжением 380/220B общественных и промышленных зданий. Обеспечивают защиту от перегрузок и токов короткого замыкания групповых линий. Могут устанавливаться на стене или в нише. В качестве вводного коммутационного аппарата могут применяться дифференциальные автоматические выключатели. По заказу в качестве коммутационных аппаратов групповых линий могут применяться узо или дифференциальные автоматы.

Дополнительно по теме

Вводно - распределительные устройства ВРУ

Пункты распределительные ПР

Распределительные силовые шкафы ШРС

Панели щитов ЩО 70

Щиты этажные ЩЭ

Ящики управления

Шкафы учета электроэнергии ШУЭ

Ящики и шкафы АВР, блоки и панели управления БУ, ПУ

Щиты автоматического переключения ЩАП

Основные технические параметры

Щитки осветительные по способу установки бывают навесного(ОЩВ) и встраиваемого(УОЩВ) исполнения.

  • номинальный ток вводного автоматического выключателя 40, 63, 80, 100 А;
  • УЗО (диф. авт.) на 40, 63, 80, 100 А с диф. током 30, 100 мА;
  • число групповых линий 6, 9, 12, 15, 18, 24;
  • расположение коммутационных аппаратов в 1, 2, 3 ряда;
  • размеры 300х220, 340х260(1 ряд); 340х390, 300х350(2 ряда); 340х520, 300х480(3 ряда).

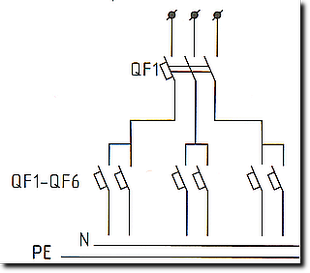

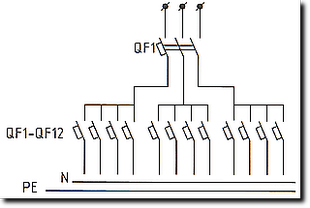

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЩИТОВ
