ТРАНСФОРМАТОРЫ типов ОМ, ОМП, ОМГ

Трансформаторы однофазные типов ОМ, ОМП, ОМГ предназначены для преобразования электроэнергии в сетях энергосистем, питания электрооборудования железных дорог и других однофазных потребителей электроэнергии.

Трансформаторы предназначены для работы в условиях умеренного (от плюс 40 до минус 45 °С), холодного или умеренно-холодного (от плюс 40 до минус 60 °С) климата.

Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.

Схема и группа соединения 1/1-0. Номинальная частота 50 Гц. Регулирование напряжения трансформаторов осуществляется без возбуждения трансформаторов (ПБВ) переключением ответвлений обмоток.

Дополнительно по теме

Трансформаторы силовые масляные

Текущий ремонт трансформаторов ТМ

Трансформаторы силовые типа ТМ(Г) и ТМПН(Г) ОАО "ЭЛЕКТРОЩИТ"

Трансформаторы ТМГ11 и ТМГСУ11

Трансформаторы ТМГ12

Трансформаторы ТМГ21

Трансформаторы ОМ, ОМП, ОМГ

Трансформаторы ТСГЛ, ТСЗГЛ

Трансформаторы ТС, ТСЗ

Параллельная работа трансформаторов

Потеря напряжения в трансформаторе

Группы соединений обмоток трансформаторов

Неисправности трансформаторов

Трансформаторное масло

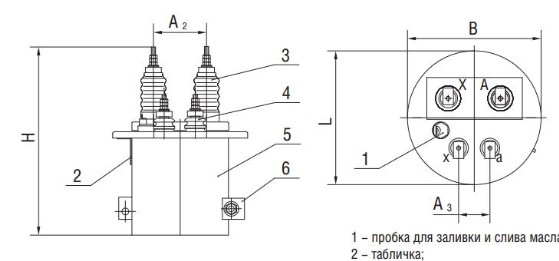

ОМ - 0,25/3

1 - пробка для заливки и слива масла;

2 - табличка;

3 - ввод ВН;

4 - ввод НН;

5 - бак;

6 - зажим заземления.

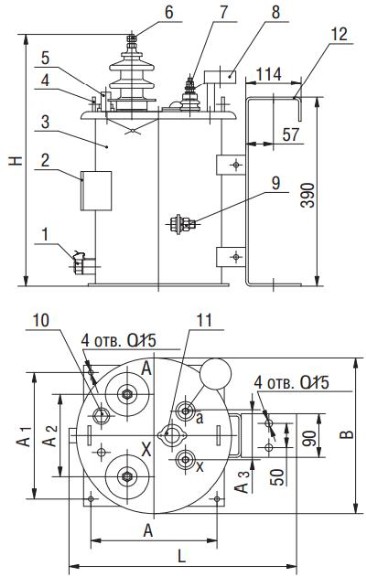

ОМ-1,25/10; ОМ-2,5/10

1 - пробка для слива и отбора пробы масла;

2 - табличка;

3 - бак;

4 - серьга для подъема трансформатора;

5 - предохранительный клапан;

6 - ввод ВН;

7 - ввод НН;

8 - пробивной предохранитель

(устанавливается по заказу потребителя);

9 - зажим заземления;

10 - маслоуказатель;

11 - блок переключения ответвлений обмотки НН;

12 - скоба (устанавливается по заказу

потребителя).

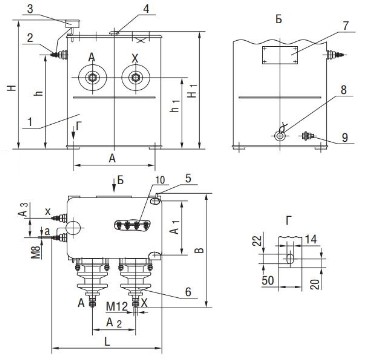

ОМП-4/10; ОМП-10/10

1 - бак;

2 - ввод НН;

3 - пробивной предохранитель

(устанавливается по заказу потребителя);

4 - маслоуказатель;

5 - серьга для подъема трансформатора;

6 - ввод ВН;

7 - табличка;

8 - пробка для слива и отбора пробы масла;

9 - зажим заземления;

10 - планка переключения ответвлений обмотки ВН.

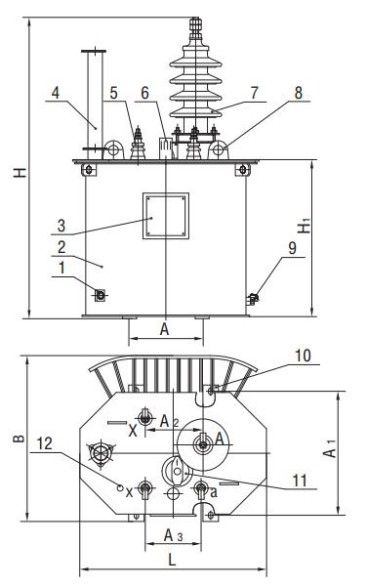

ОМ-2,5/27,5; ОМ-4/27,5

1 - пробка для слива и отбора пробы масла;

2 - бак;

3 - табличка;

4 - ввод ВН;

5 - маслорасширитель;

6 - маслоуказатель;

7 - предохранительный клапан;

8 - ввод НН;

9 - серьга для подъема трансформатора;

10 - зажим заземления;

11 - блок переключения ответвлений обмотки НН.

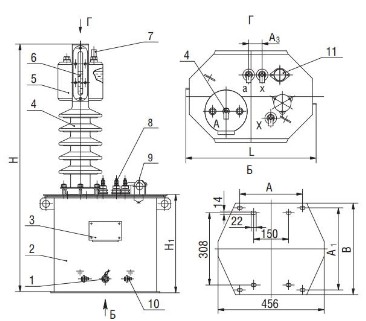

ОМГ-10/27,5

1 - зажим заземления;

2-бак;

3 - табличка;

4 - патрубок для заливки масла;

5 - ввод НН;

6 - маслоуказатель;

7 - ввод ВН;

8 - серьга для подъема трансформатора;

9 - пробка сливная;

10 - пластина для крепления трансформатора;

11 - переключатель;

12 - гильза термометра.

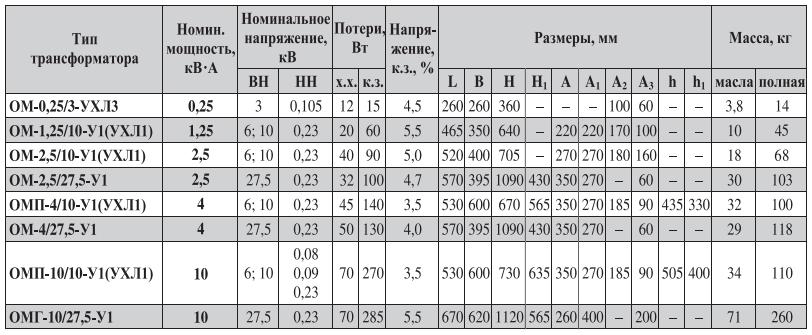

Технические характеристики трансформаторов типов ОМ, ОМГ, ОМП
