Объемы и нормы испытаний трансформаторного масла

Объем испытаний

Нормы испытаний

1. Определение электрической прочности масла

Пробивное напряжение в стандартном разряднике должно быть не ниже следующих величин:

Номинальное напряжение, кВ

Ниже 35

35 и выше

Минимально допустимое пробивное напряжение масла, кВ

30

40

2. Проверка отсутствия в масле воды и механических примесей

Вода и механические примеси в масле должны отсутствовать

3. Определение кислотного числа

Кислотное число в мг едкого калия (КОН) на 1 г масла не должно быть более 0,05 для трансформаторного масла и 0,03-для трансформаторного масла с присадкой ВТИ-1

4. Проверка отсутствия водорастворимых кислот и щелочей

Водорастворимые кислоты и щелочи в масле должны отсутствовать

5. Определение температуры вспышки масла

Температура вспышки, определяемая в закрытом тигле, должна быть не ниже 135° С

6. Определение вязкости масла

Вязкость масла не должна превышать следующих величин:

Температура

20°С

50°С

Кинетическая

Соответствующая ей условная в °Э

30

4,2

9,6

1,8

7. Определение содержания золы

Содержание золы в масле должно быть не более 0,005%

8. Определение температуры застывания

Температура застывания масла должна быть ниже -45° С. Для трансформаторов щловых температура застывания масла не нормируется

9. Определение натровой пробы с подкислением

Натровая проба с подкислением должна быть не более двух баллов

10. Проверка прозрачности масла

Масло, охлажденное до температуры +5° С, должно оставаться прозрачным

11. Проверка общей стабильности масла против окисления

После окисления (искусственного старения) масла осадок и кислотное число не должны превышать следующих величин:

Марка масла

Трансформаторное

Трансформаторное с присадкой ВТИ-1

Осадок в %

Кислотное число в мг КОН на 1 г

0,10

0,35

0,05

0,20

12. Проверка склонности масла к образованию водорастворимых кислот в начале старения

Содержание как летучих, так и нелетучих водорастворимых кислот в мг КОН на 1 г масла должно быть не более 0,005

13. Проверка для масел с присадкой ВТИ-1 ее содержания

Содержание присадки должно быть в пределах 0,009-0,015%

14. Измерение тангенса угла диэлектрических потерь в масле

Тангенс жен быть:

а) пои 20° С -не более 0,З%

б) при 70° С -не более 2,5%



Эксплуатационные осмотры

При эксплуатационных осмотрах силовых трансформаторов проверяется:

1) характер гудения трансформатора. Гудение должно быть равномерным, низкого тона и без посторонних звуков;

2) уровень и цвет масла в маслоуказателе; при помощи контрольного краника проверяется наличие сообщаемости маслоуказателя с расширителем;

3) отсутствие течи масла из сварочных швов и из-под фланцев, прокладок, пробок и кранов;

4) отсутствие на поверхности изоляторов трещин, сколов и следов дуги в виде копоти и частиц расплавленного металла;

5) надежность заземления бака трансформатора;

6) состояние пробивного предохранителя;

7) целость и исправность плавких вставок низковольтных предохранителей;

8) правильность расположения патронов высоковольтных предохранителей в неподвижных контактах;

9) состояние шин и контактных соединений (проверяется по цвету термоиндикаторов) ;

10) исправность фильтров и устройств для регенерации масла, отсутствие грязи и воды в грязевиках расширителей;

11) исправность барьеров, сетчатых ограждений, дверей и запоров;

12) исправность рабочего и аварийного освещения.

Нормы расхода масла на доливку

Количество масла в аппарате, т

0,05

0,4

0,8

1

2

3

5

7

10

25

Годовой расход на доливки в % от залитого масла

5

3,5

2,5

2,2

1,6

1,3

1,1

0,9

0,7

0,4



ЭКСПЛУАТАЦИЯ ТРАНСФОРМАТОРНОГО МАСЛА

В процессе эксплуатации трансформатора находящееся в нем масло, поглощая из атмосферы влагу и кислород, увлажняется и окисляется.

Трансформаторное масло должно быть защищено от увлажнения и преждевременного старения применением фильтров, поглощающих влагу и кислород из воздуха, поступающего в трансформатор. Для этих целей применяется воздухоосушительный фильтр.

Размеры фильтра зависят от количества применяемого осушителя, которое составляет примерно 0,6-0,8 кг на 1000 ква мощности трансформатора.

Осушитель приготовляется из 100 частей силикагеля; 40 частей хлористого кальция (технического); 3 частей хлористого кобальта.

В процессе эксплуатации фильтров ведется наблюдение за окраской кристаллов осушителя, При окраске розовым цветом большинства кристаллов производятся перезарядка фильтра и заполнение его новой порцией осушителя.

Осушитель, пропитанный хлористым кобальтом, может быть восстановлен для повторного использования при условии нагрева его в течение 18-20 час. при температуре 100-120° С до принятия всей массой осушителя голубой окраски.

При чрезмерном загрязнении воздуха газообразными кислыми веществами фильтры заполняются одним силикагелем без пропитки хлористым кальцием. Восстановление силикагеля производится нагревом при температуре не более 450-500° С. так как при более высокой температуре силикагель спекается и теряет способность поглощать влагу. Этим способом силикагель, может быть восстановлен 10-15 раз.

Кислотность масла снижается путем применения непрерывной регенерации масла работающих трансформаторов при помощи термосифонных фильтров.

Термосифонный фильтр (см. рис. 1) заполнен силикагелем, количество которого берется в среднем около 1% от веса в трансформаторе. Варианты установки термо-сифонных фильтров приведены на рис. 2.

Для трансформаторов мощностью до 560 ква в качестве устройств для непрерывной регенерации масла применяется так называемый поглотительный патрон, заполненный силикагелем.

В процессе эксплуатации сетка с силикагелем может выниматься для перезарядки без слива масла из трансформатора.

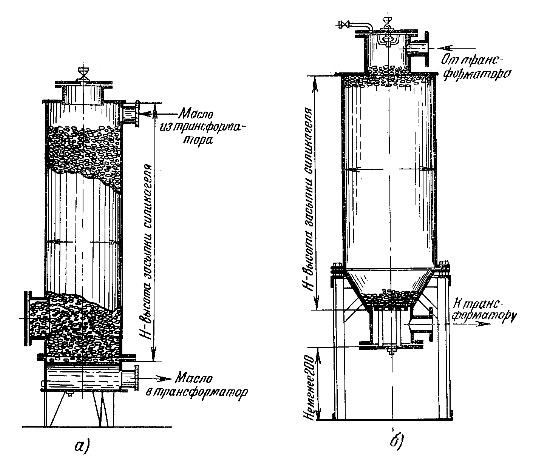

Рис. 1. Термосифонные фильтры ОРГРЭС для непрерывной регенерации масла в работающих трансформаторах:

а) для трансформаторов, установленных в закрытых подстанциях; б) для трансформаторов, установленных в открытых подстанциях.

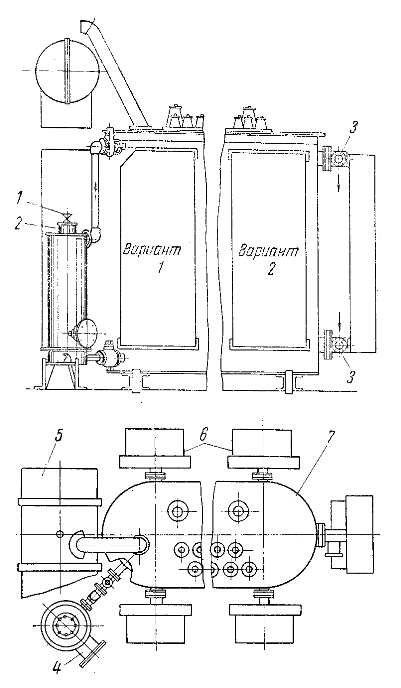

Рис. 2. Варианты установки термо-сифонных фильтров на трансформаторах:

1 - кран для впуска воздуха; 2 - загрузочный люк; 3 - место присоединения фильтра; 4 - разгрузочный люк; 5 - расширитель (консерватор) трансформатора; 6- радиаторы; 7 - бак трансформатора.

Контроль трансформаторного масла, находящегося в эксплуатации

Наименование испытания

Способ отбора пробы

Нормы и требования

Виды испытаний

Химический анализ и испытание масла из бака и вводов силового трансформатора

Масло трансформаторов, находящихся в эксплуатации, периодически подвергается сокращенному химическому анализу и испытанию электрической прочности. Отбор пробы лучше производить в сухую погоду летом и в морозную зимой. Пpoбa масла для анализя и испытания отбирается из нижнего крана бака трансформатора, так, чтобы в нее не попали пыль, влага и грязь.

Перед отбором пробы следует слить в ведро не менее 2 л скопившегося на дне бака грязного масла. Затем обтереть чистыми сухими тряпками кран, спустить немного масла для промывки крана, промыть два раза банку маслом из трансформатора, после чего взять не менее 1 л масла для анализа или испытания.

Банка, в которую отбирается проба, должна быть из стекла и иметь хорошо притертую стеклянную пробку. Банку с пробой масла, внесенную с мороза в теплое помещение, нельзя вскрывать раньше, чем она нагреется до температуры помещения, иначе влага, содержащаяся в воздухе, будет конденсироваться на холодной поверхности стекла внутри банки и резко снизит электрическую прочность содержащегося в нем масла

Масло, находящееся в эксплуатации, должно отвечать следующим требованиям

При сокращенном химическом анализе:

а) вода и механические примеси в масле должны отсутствовать;

б) кислотное число в мг едкого калия (КОН)

на 1 г масла не должно быть более 0,05-для

трансформаторного масла и 0,03 - для трансформаторного масла с присадкой ВТИ-1;

в) водорастворимые кислоты и щелочи в масле должны отсутствовать;

г) температура вспышки, определяемая в закрытом тигле, должна быть не ниже 135° С;

д) при испытании на электрическую прочность

масло должно выдержать испытательное напряжение:

20 кв - для трансформаторов на напряжения до 6 кв;

25 кв - для трансформаторов на напряжения 6-20 кв;

35 кв - для трансформаторов на напряжение 35 кв и выше

Приемо-сдаточные до и после монтажа, после ремонта с частичной или полной сменой обмоток

При капитальном ремонте без смены обмоток до и после ремонта
