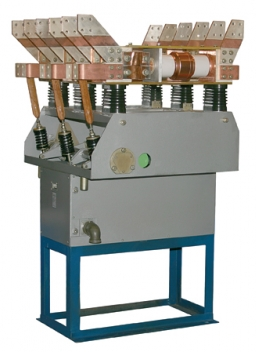

Выключатель вакуумный серии ВГГ-10

Вакуумные выключатели серии ВГГ-10 соответствуют техническим условиям ТУ3414-014-05755513-2005 и ГОСТ Р 52565-2006. Выключатель предназначен для выполнения коммутационных операций в нормальных и аварийных режимах работы в трехфазных цепях переменного тока напряжением 10 кВ, частотой 50 Гц.

По требованию заказчика выключатель может поставляться со шкафом управления.

Выключатели серии ВГГ-10 в основном предназначены для замены выключателей серии МГГ-10, находящихся в эксплуатации, а также для вновь разрабатываемых распределительных устройств.

Основные преимущества выключателя ВГГ-10 по сравнению с МГГ-10:

- механический ресурс - 10000 циклов ВО;

- коммутационный ресурс:

при номинальном токе 4000 А - 10000 циклов ВО;

при номинальном токе 5000 А - 6000 циклов ВО;

при номинальном токе отключения - 30 циклов ВО;

- значительное сокращение объема работ при обслуживании выключателя в эксплуатации;

- отсутствие выброса газов, масла при выполнении операций отключения;

- снижение массы выключателя и токов потребления привода.

Техническая информация, pdf
