Соединение проводов

Соединение, ответвление и оконцевание проводов должны проводиться с помощью опрессовки наконечниками, сварки, пайки или зажимов (болтовых или винтовых соединений)! При этом в местах соединений необходимо предусмотреть запас длины проводников для возможности повторного соединения. Эти места должны быть доступны для осмотра и ремонта. Все соединения и ответвления проводов должны выполняться в соединительных коробках. Проводники в местах не должны испытывать механических напряжений.

В случае использования коробов в них допускается многослойная прокладка проводов и кабелей. При этом суммарная площадь сечений проводов и кабелей, включая изоляцию не должна превышать 40% площади поперечного просвета короба.

Соединение жил между собой и присоединение их к электроустановочным устройствам должны обладать необходимой механической прочностью, малым электрическим сопротивлением и сохранять эти свойства на все время эксплуатации.

Физические и химические свойства алюминия осложняют выполнение надежного соединения. Алюминий обладает повышенной текучестью и высокой окисляемостью по сравнению с медью. При этом образуется токонепроводящая пленка окиси, которая создает на контактных поверхностях большое переходное сопротивление. Эту пленку перед выполнением соединения необходимо тщательно удалить с контактных поверхностей и принять меры против повторного ее возникновения. Все это создает определенные трудности при соединении алюминиевых проводов.

У медных проводников также образуется окисная пленка, но в отличие от алюминия она легко удаляется и незначительно влияет на качество электрического соединения.

Большая разница коэффициентов теплового линейного расширения алюминия по сравнению с другими металлами также приводит к нарушению контакта. Учитывая это свойство алюминиевые провода нельзя спрессовывать в медные наконечники.

При длительной эксплуатации под давлением алюминий приобретает свойство текучести, нарушая тем самым электрический контакт. Поэтому механические контактные соединения проводов из алюминия нельзя пережимать, а в процессе эксплуатации требуется периодически подтягивать резьбовое соединение контакта. Контакты алюминиевых жил с другими металлами на открытом воздухе подвержены атмосферным воздействиям.

Под влиянием влаги на контактных поверхностях образуется водяная пленка со свойствами электролита, в результате электролиза на металле образуются раковины. Интенсивность образования раковин увеличивается при прохождении через место контакта электрического тока. Особенно неблагоприятны в этом отношении соединения алюминия с медью и сплавами на основе меди. Поэтому такие контакты необходимо защищать от попадания влаги или покрывать третьим металлом - оловом или припоем.

Соединение и оконцевание алюминиевых проводов

Алюминиевые жилы проводов соединяют сваркой, пайкой и механическим путем.

Сваривают алюминиевые провода в специальной формочке при помощи угольных электродов, получающих питание от сварочного трансформатора.

Для пайки алюминиевые провода скручивают, а затем место скрутки нагревают в пламени паяльной лампы и пропаивают припоями.

Технология пайки алюминиевых проводов следующая: с концов соединяемых проводов снять изоляцию, после чего оголенные жилы зачистить до металлического блеска и соединить внахлест двойной скруткой с образованием желобка в месте касания жил. Длина желобка для соединения и ответвления при различных сечениях жил 20-30 мм.

Соединенные скруткой провода нагреть пламенем газовой горелки или паяльной лампой до температуры, близкой к температуре плавления припоя. После этого желобок протереть с нажимом с одной стороны соединения палочкой припоя, введенной предварительно в пламя лампы. В результате трения оксидная пленка сдирается, желобок начинает обслуживаться и заполняться припоем по мере прогрева места соединения. Флюса при этом не требуется. Затем обслуживают и опаивают желобок с другой стороны соединения.

Дополнительно по теме

Маркировка и характеристика проводов

Основеные понятия. Маркировка. Современные марки.

Выбор провода

Выбор сечения проводника. Допустимые токовые нагрузки.

Советы по выбору кабеля

Монтаж соединительных муфт ЗСТп-10

Оконцевание проводов выполняют после их прокладки

Однопроволочные провода присоединяют к токоприемникам непосредственно. Оголенную жилу при этом вводят под зажимной контактный винт.

Концы многопроволочных проводов скручивают и пропаивают. В зависимости от типа контакта концу провода может быть придан вид крючка или колечка.

Концы многопроволочных проводов снабжают наконечниками, которые припаивают или приваривают к жиле, а в некоторых случаях опрессовывают. Опрессовку запрещается проводить при помощи молотка и зубила.

Во всех случаях соединения, ответвления и оконцевания проводов места соединения их между собой и с наконечником обматывают изоляционной лентой в несколько слоев. В соответствии с правилами электрическая прочность изоляции в месте соединения или ответвления должна быть не ниже, чем прочность изоляции в целом.

Для соединения алюминиевых и медных проводов между собой наиболее приемлем способ соединения винтовыми сжимами, если нет специального инструмента и приспособлений. Конструкция контакта должна обеспечить постоянное давление и ограничить выдавливание проводов. Собирать зажим при присоединении алюминиевых проводов необходимо со всеми деталями (винт, прижимная шайба, шайба плоская, контактная пластина), так как отсутствие любой детали приведет к ухудшению контакта.

Для присоединения провода к зажиму с конца провода снимают изоляцию. Нож держат под углом 10-15° к поверхности жилы. Провод зачищают до блеска и смазывают кварцево-вазелиновой пастой, затем загибают конец жилы в виде колечка; загибают по часовой стрелке, то есть по направлению вращения крепящего винта.

Внутренний диаметр кольца должен быть несколько больше, чем диаметр контактного винта.

Винтовые зажимы для однопроволочных алюминиевых и многопроволочных медных жил снабжаются фасонной шайбой или шайбой-звездочкой, препятствующей выдавливанию жилы из-под крепления, а алюминиевые жилы - и разрезной пружинной шайбой, обеспечивающей постоянное давление на жилу. Стальные детали, а также детали для соединения с алюминиевыми проводами должны иметь антикоррозийное гальваническое покрытие. С конца провода, подготавливаемого для изгибания в кольцо, срезают изоляцию на длине, равной трем диаметрам винта плюс 2-3 мм. Чтобы отдельные проволочки многопроволочной жилы не расходились, их свивают в плотный жгутик. Жилы зачищают мелкой наждачной бумагой, смазанной вазелином. Подготовленный конец жилы круглогубцами (или пассатижами на круглой оправке) изгибают в кольцо с диаметром отверстия, соответствующим винту. Изгиб кольца на винтовом зажиме должен быть направлен по часовой стрелке. Зажимной винт или гайку затягивают до полного сжатия пружинной шайбы и дожимают еще примерно на половину оборота.

Соединение проводов методом опрессовки широко применяется при монтаже внутренних, внешних электропроводок и воздушных линий электропередач. Опрессовку выполняют ручными клещами, механическими и гидравлическими прессами с помощью сменных матриц и пуансонов.

Для соединения жил служат гильзы ГАО, ГА, для оконцевания - наконечники ТА, ТАМ и др.

Соединение и оконцевание медных проводов

Соединение, ответвление медных проводов сечением до 10 мм2 рекомендуется выполнять скруткой с последующей пропайкой, причем медные однопроволочные провода площадью сечения до 6 мм2, а также многопроволочные с небольшими площадями сечений паяют по скрутке. Жилы с площадью сечения 6-10 мм2 соединяют бандажной пайкой, а многопроволочные провода - скруткой с предварительной расплеткой проволок. Длина мест соединений скруткой или бандажной пайкой должна составлять не менее 10-15 наружных диаметров соединяемых жил.

Для пайки применяют свинцово-оловянный припой (ПОС) и канифоль. Применять при пайке медных проводов кислоту и нашатырь не разрешается, так как они постепенно разрушают места паек.

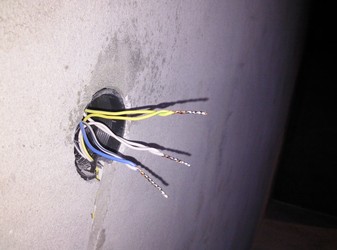

Существует множество способов соединения проводов. Однако самый лучший и надежный способ соединения медного проводника, а именно его вы и будете использовать, это скрутка с последующей сваркой (пайка то же хорошо). В процессе сварки происходит сплавление проводников между собой, тем самым создается эффект неразрывности электропроводки (цельного провода). В результате этого исчезает переходное сопротивление в месте контакта и следствие - не происходит его нагрев (скрутки). Многие остальные способы хоть легче, быстрее и проще в монтаже, однако не дают такого результата, а именно он нам и нужен.

Соединение пружимно-зажимными устройствами

Соединение изолирующими зажимами

Соединитель винтовой

1.Скрутка

2.Опрессовка гильзой

3.Изолирование
