Регулировка МВ с электромагнитным приводом

ПРОВЕРКА И РЕГУЛИРОВКА ВКЛЮЧАЮЩЕЙ СПОСОБНОСТИ ВЫКЛЮЧАТЕЛЕЙ С ЭЛЕКТРОМАГНИТНЫМИ ПРИВОДАМИ

Проверка включающей способности выключателей с электромагнитными приводами принципиально не отличается от методов проверки выключателей с пружинными приводами. Все вышеуказанные методы, за исключением метода проверки по величине статической работы привода, практически применимы и для выключателей с электромагнитными приводами.

Электромагнитный привод с блок-контактами типа КСА в цепи включения прекращает свое действие на выключатель раньше, чем механизм привода сядет на защелку. Поэтому во всех случаях при измерении скорости включения выключателей ВМГ-133 и ВМП-10 следует определять значение скорости в момент замыкания контактов и в момент перехода подвижных контактов через включенное положение и использовать их для оценки включающей способности выключателей в соответствии с вышеприведенными рекомендациями. Оценка работы выключателей по этим показателям позволяет выявить среди них и такие выключатели, недостаточная включающая способность которых является следствием преждевременного размыкания блок-контакта в цепи электромагнита включения привода. Такой дефект нельзя обнаружить по скорости замыкания контактов.

В директивных материалах скорость включения (максимальная и в момент замыкания контактов) указывается, как правило, при номинальном напряжении на приводе. Чтобы иметь номинальное напряжение на приводе в момент включения выключателя, нужно поддерживать на шинах постоянного тока повышенное напряжение для компенсации падения напряжения в токоподводящих кабелях и аккумуляторной батарее. Это напряжение при включенном подзарядном устройстве в зависимости от емкости и числа элементов батареи (максимальное число элементов при Uн=220 В не более 128) должно иметь величину порядка 1,15-1,25 Uн. При отключенном подзарядном устройстве напряжение на шинах постоянного тока должно быть на 5-7% меньше Указанного. Необходимое напряжение устанавливается перед измерением скорости включения с помощью элементного коммутатора.

Дополнительно по теме

Наладка заводящего устройства пружинного привода

Наладка неханизна включения пружинного привода

Наладка механизма отключения пружинного привода

Регулировка MB с пружинным приводом

Регулировка MB с электромагнитным приводом

Повышение надежности ВМП-10 и ВМГ-133

Измерять напряжение на приводе при включении выключателя нужно следующим образом. Подсоединяют вольтметр к зажимам привода до контактора включения и измеряют напряжение, подводимое к выключателю. Затем, не отсоединяя вольтметра, включают выключатель с помощью контактора, придерживая контактор рукой во включенном положении 2-3 сек для снятия показания вольтметра.

При отсутствии средств регулирования напряжения на шинах постоянного тока измерение скорости включения выключателя может производиться не при номинальном напряжении. Чаще всего измерение скорости производится при пониженном напряжении.

Скорость включения выключателя при пониженном напряжении может оказаться меньше допустимой величины, указываемой в нормах для номинального напряжения. В этом случае гарантию в надежной работе выключателя при определенной скорости включения может дать только завод-изготовитель по результатам типовых испытаний. Так выключатели ВМГ-133-II и ВМГ-133-III с приводом ПС-10М при напряжении на приводе 0,85 Uн должны иметь скорость включения в момент замыкания контактов не менее 2,1 м/сек, а при номинальном напряжении-2,7±0,3 м/сек. Соответственно для выключателя МГ-10 с приводом ПС-31 при напряжении 0,85 Uн - не менее 1,6 м/сек и при номинальном напряжении 2,2±0,2 м/сек.

Ориентировочно для сравнения результатов измере-ния скорости при пониженном (не более 0,8 1Uн) и номинальном напряжениях можно принимать, что скорость включения (максимальная и в момент замыкания контактов) уменьшается прямо пропорционально сни-жению напряжения на приводе. Это значит, что при снижении напряжения на приводе например на 15% от номинального скорость включения выключателя также снизится на 15%.

Выключатель ВМП-10К с приводом ПЭ-11 в соответствии с нормами испытания электрооборудования должен иметь при номинальном напряжении на приводе скорость включения в момент замыкания контактов, равную 3,6±0,5 м/сек. При испытаниях этого выключателя на включающую способность скорость включения в момент замыкания контактов во всех опытах, когда выключатель при напряжении 0,85 Uн успешно включался на номинальный ток включения, не была ниже 3,1 м/сек. В тех случаях, когда скорость замыкания контактов была ниже 3,1 м/сек, успешного включения выключателя с посадкой механизма привода на защелку не происходило. Следовательно, для надежной работы выключателя ВМП-10К с приводом ПЭ-11 необходимо во всех случаях в том числе при напряжении на приводе 0,85 Uн, иметь скорость включения в момент замыкания контактов не ниже 3,1 м/сек.

Проверку включающей способности выключателей по скорости включения следует сочетать с проверкой по минимальному напряжению включения их вхолостую. Последняя по эффективности равноценна проверке по минимальной величине предварительного натяжения ;включающих пружин у выключателей с пружинными приводами.

Напряжение на зажимах привода в момент включения выключателя на короткое замыкание, максимальное амплитудное значение (ударный ток) которого выше 50 кА, должно быть не ниже 85% номинального, а при включении на ударный ток до 50 кА - не ниже 80% номинального.

Включение выключателя в холостую должно происходить при более низких напряжениях.

Так привод ПЭ-11, соединенный с выключателем ВМП-10К по кинематике, применяемой в комплектных камерах типа КСО, при отсутствии затирания в подвижных частях и правильной релулировки привода и выключателя должен включать выключатель вхолостую при напряжении не выше 150 В (0,68Uн), а при соединении по кинематике КРУ не выше в (0,77Uн). Величина минимального напряжения включения выключателя ВМГ-133, соединенного по кинематике КСО (рис. 19), равна 135 В (0,61 Uн). При этом привод ПЭ-11 обеспечивает полное включение выключателя на ток короткого замыкания 12 кА при напряжении на включающем электромагните 187 В (0,85 Uн).

Определение минимального напряжения включения выключателя необходимо начинать сразу после снижения напряжения на шинах постоянного тока до величины 0,85-0,9 Uн. Выключатель должен включаться ключом управления. В зависимости от результата включения напряжение повышают или понижают ступенями по 4-8 в. После определения минимального количества включенных элементов аккумуляторной батареи, при которых выключатель начинает включаться вхолостую, измеряют минимальное напряжение включения на приводе в момент включения выключателя.

При отсутствии элементного коммутатора снижать напряжение во время испытания выключателя можно с помощью сопротивления с отпайками, включаемого последовательно в цепь электромагнита включения. Длительно допустимый ток этого сопротивления может быть меньше номинального тока электромагнита из-за кратковременного прохождения тока.

Утвержденных норм на величину минимального напряжения включения выключателей вхолостую не имеется. Опыт эксплуатации показывает, что для надежной работы выключателей с электромагнитными приводами необходимо иметь напряжение на приводе в момент включения на 0,15-0,2 Uн выше минимального напряжения включения выключателя.

Сравнение значений минимальных напряжений включения разных выключателей одного типа позволяет выявить выключатели с ненормально высоким напряжением включения и принять меры к повышению надежности их работы. Причиной этого может быть неудовлетворительная регулировка, особенно преждевременное размыкание блок-контактов в цепи включения, неправильное соединение привода и затирание в подвижных частях выключателя и привода

Повысить надежность работы выключателей можно увеличением напряжения на шинах постоянного тока с тем, чтобы во время включения выключателя напряжение на зажимах его привода не снижалось ниже номинального. Чтобы получить номинальное напряжение на приводе в момент включения выключателя, нужно, как правило, иметь напряжение на шинах постоянного тока выше 1,1 Uн. Такое напряжение является недопустимо высоким для устройств релейной защиты, автоматики и телемеханики. В этих случаях необходимо, чтобы питание электроприемников было раздельным.

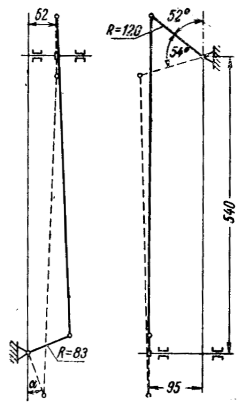

Рис. 19. Схема соединения выключателя ВМГ-133 с электромагнитным приводом по кинематике КСО. Для ВМГ-133 а=20±2°; для ВМП-10 а=15±2°.

В схемах с элементным коммутатором раздельное питание легко осуществить, выделив силовые цепи на отдельную шину, соединив ее с аккумуляторной батареей при помощи зарядной ручки элементного коммутатора так, как показано на рис. 20. При заряде аккумуляторной батареи зарядная ручка используется по прямому назначению, а питание электромагнитов включения переводится при помощи перекидного рубильника на одну, заранее выбранную отпайку от батареи, например от 58-го элемента при Uн=110 В и от 116-го элемента при Uн=220 В. Такая схема питания электроприемников удобна в эксплуатации и позволяет раздельно регулировать напряжение в силовых и оперативных цепях.

Эксплуатация аккумуляторных батарей, работающих по схеме на рис. 21, должна производится по методу постоянного подзаряда при напряжении 2,15 В на элемент без тренировочных разрядов и уравнительных перезарядов.

Увеличить включающую способность выключателя можно также осуществлением более позднего размыкания силовой цепи питания электромагнита включения.

Для этой цели, например, на привод выключателя МКП-110 устанавливают дополнительный блок-контакт и соединяют его с удерживающей защелкой привода (рис. 22). В схеме управления выключателем дополнительный блок-контакт включают параллельно основному блок-контакту включения. Дополнительный блок-контакт замыкается в середине включения и размыкается после возвращения удерживающей защелки в исходное положение, т. е. после полного включения выключателя. Блок-контакты должны быть отрегулированы так, чтобы цепь включения при включении выключателя разрывалась дополнительным блок-контактом.

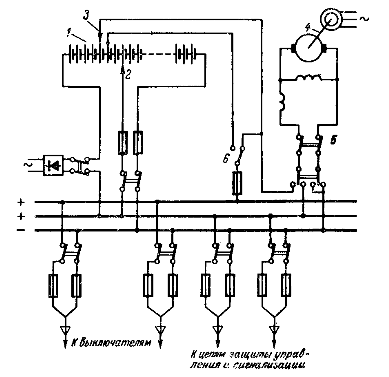

Рис. 20. Схема включения аккумуляторной батареи с раздельным питанием злектроприемников.

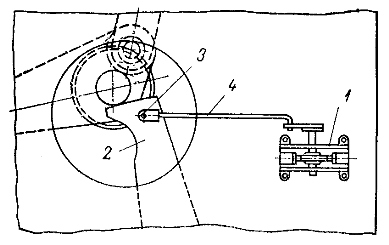

Рис. 22. Установка дополнительного блок-контакта на приводе ШПЭ-33. 1 - блок-контакт; 2 - удерживающая защелка; 3 - палец; 4 - соединительная тяга.

1 - аккумуляторная батарея: 2 - разрядная ручка элементного коммутатора: 3 - зарядная ручка: 4 - двигатель-генератор; 5 - автомат максимально обратного тока: 6 - перекидной рубильник.

Рис. 21. Схема включения аккумуляторной батареи без элементного коммутатора для питания электромагнитов включения выключателей (а) и устройств релейной защиты, автоматики и телемеханики (б).
