Прокладка кабелей в траншеях. Пример

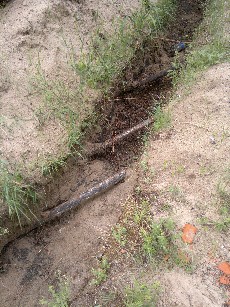

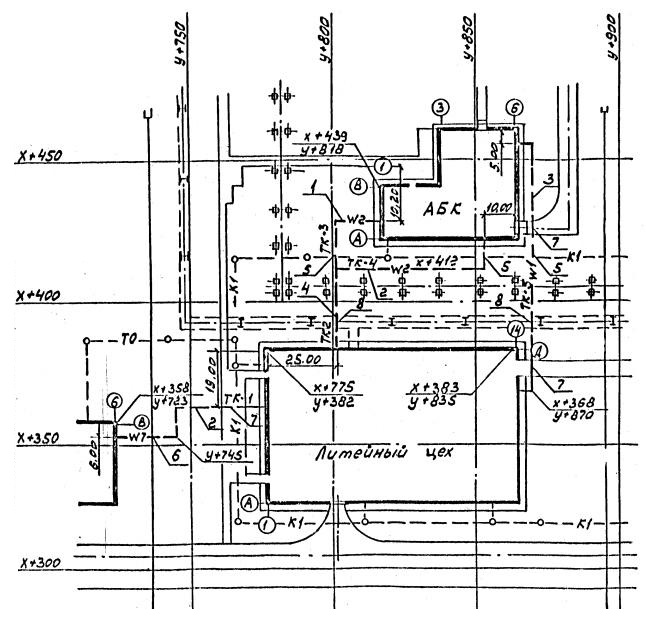

Прокладка кабелей в траншеях. Пример (А5-92-08)

Поз.

Наименование

Количество на траншею

Обозначение документа

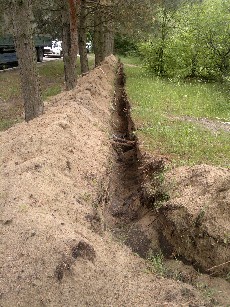

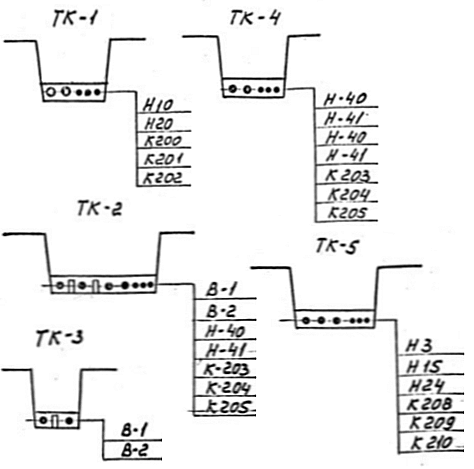

ТК-1

ТК-2

ТК-3

ТК-4

ТК-5

1

Тип Т-3 (длина, м)



65



А5-92-13

2

Тип Т-4 (длина, м)

62



60



3

Тип Т-6 (длина, м)



100

4

Тип Т-9 (длина, м)



30



5

Пересечение с трубопроводом

1



1



1

А5-92-32

6

Пересечение с железной дорогой

1



А5-92-35

7

Пересечение с автодорогой

1



А5-92-39-02

8

Пересечение с кабельным тоннелем



1



1

А5-92-42



Ведомость объемов строительных и монтажных работ

№ строки

Наименование работ

Ед. изм.

Кол-во



Строительные работы



1

Рытье траншеи в грунте II категории вручную

168,3

2

Обратная засыпка траншеи просеянной землей или песком

36,1

3

Укладка кирпича в траншею

шт

5910

4

Прокладка асбестоцементной безнапорной трубы ф100 мм

м

110

5

Обратная засыпка траншеи обычным грунтом

112,2



Монтажные работы



1

Укладка кабелей в траншею

м

350

2

Прокладка кабелей в трубах

м

110
