Повторное заземление нулевого провода на вводе

Повторное заземление нулевого провода на вводе

Повторное заземление нулевого рабочего провода на вводах. Заземление электроприемников (док. - 55)

В сетях 380/220 В (2x230 В) с глухозаземленной нейтралью должно быть выполнено зануление. Заземление корпусов электроприемников, питающихся от этих сетей, без их зануления не допускается.
На вводах в жилые, дачные и садовые дома, при использовании в них стационарных и передвижных приемников электроэнергии (электрических плит, кипятильников, утюгов, чайников и т. п.) с металлическими корпусами, должны выполняться повторные заземления нулевого рабочего провода. Решение о необходимости устройства повторного заземления на вводе принимается в проекте электроснабжения объекта. Повторное заземление нулевого рабочего провода выполняется также на опорах ВЛ с ответвлениями к вводам в помещения где может быть сосредоточено большое количество людей (школы, ясли, больницы и т.д.), или которые представляют большую хозяйственную ценность (животноводческие помещения, склады, мастерские и пр.) и на конечных опорах ВЛ, имеющих ответвление к вводам.
Установка опор, на которых выполнено повторное заземление нулевого рабочего провода, в местах обычного прохода животных на фермах, например, у входов в помещения, на выгульных площадках и аналогичных местах, а также на расстоянии менее 5 м от стен животноводческих помещений не допускается.
Присоединение заземляющих проводников к заземляющим конструкциям должно быть выполнено сваркой, а присоединение к корпусам аппаратов, машин и других электроприемников - сваркой или надежным болтовым соединением.
При наличии сотрясений или вибрации должны быть приняты меры против ослабления контакта (контргайки, пружинные шайбы).
Присоединение заземляющих проводников к металлическим оболочкам кабелей и проводов следует выполнять пайкой с предварительным механическим креплением припаиваемого проводника при помощи скрутки, хомута и др. Каждый заземляющий элемент установки должен быть присоединен к нулевому защитному проводу или заземляющей магистрали, соединяемой с нулевым рабочим проводом при вводе в помещение, при помощи отдельного ответвления.
Последовательное включение в заземляющий проводник нескольких заземляющихся частей установки запрещается.
Ответвления к однофазным электроприемникам для их заземления должны осуществляться отдельном (третьим) проводником - нулевым защитным проводником. Использование для этой цепи нулевого рабочего провода запрещается.
В производственных помещениях с большим количеством заземляемого электрооборудования вместо заземления каждого элемента электроустановки непосредственно от заземлителя повторного заземления на вводе, рекомендуется прокладывать по внутренним стенам магистральную линию заземления, выполняемую полосовой (сечением не менее 3x8 мм кв.) или круглой (диаметром не менее 5 мм) сталью, соединенной с нулевым рабочим проводом электросети при вводе. Проводники указанной магистральной линии заземления должны быть легко доступны для осмотра, не допускается прокладка их скрытно в фундаментах, перекрытиях, стенах и т. п. Перед прокладкой стальные шины заземления должны быть предварительно выправлены, очищены и окрашены в черный цвет. Проводники заземления прямоугольного сечения должны укладываться на ребро параллельно поверхности основания. В сухих помещениях без агрессивной среды полосы заземления могут прокладываться непосредственно по стенам. Во влажных, сырых и особо сырых помещениях, и в помещениях с агрессивной средой, прокладку заземляющих проводников следует производить на опорах, на расстоянии но менее 10 мм от стен (см. док . - 62) и с расстоянием от пола помещения 400...600 мм. Проходы через стены должны выполняться в открытых проемах, трубах или иных жестких обрамлениях, а проходы через перекрытия - в отрезках стальных труб, выступающих над полом на 30...50 мм. В проходах заземляющие проводники должны проходить свободно (см. док . - 61). Схемы расположения контактных зажимов (сжимов) для соединения проводов ввода с проводами ответвления от ВЛ и заземляющими проводниками повторных заземлений на вводе см. док. 48-54.

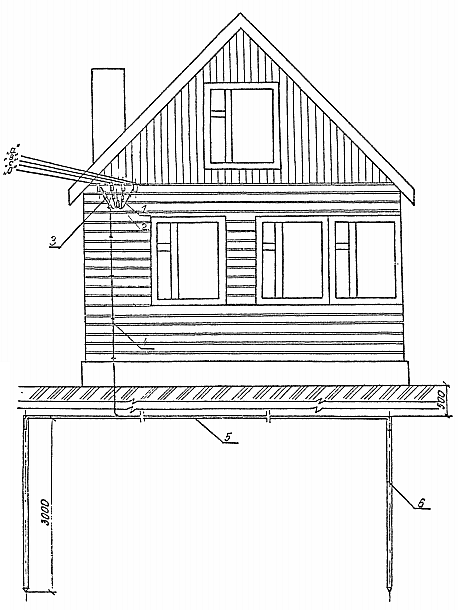

Линии розеточных групп в жилых и общественных зданиях, прокладываемых от в водно-распределительных устройств до штепсельных розеток, следует выполнять трехпроводными (фазный, нулевой рабочий и нулевой защитный проводники). При этом, сечение нулевого рабочего и нулевого защитного проводников должно быть равно сечению фазного проводника.Устройство повторного заземления на вводе на примере индивидуально го жилого дома (док. - 56)

Поз.

Наименование

Кол.

Примечание

1

Провод ввода АПРН4х16
ТУ16-705.456-87



по проекту

2

Ввод



см. докум. - 10

3

Зажим типа ПА-1-1 ТУ34013-10273-86

1



4

Заземляющий проводник

1

по проекту

5

Горизонтальный заземлитель

1

по проекту

6

Заземляющий электрод

2

по проекту



1. Повторное заземление нулевого рабочего провода на четырехпроводном вводе в индивидуальные жилые (садовые) дома следует выполнять в случае использования в них стационарных приемников электроэнергии: электрических плит, кипятильников и т.п. с металлическими корпусами, а также электрических приборов и машин большой мощности (свыше 1,3 кВт).
2. Величина сопротивления заземляющего устройства на вводе определена конкретным проектом.
Схема заземлителя определяется по таблицам докум. - 57
3. Заземляющий проводник прокладывается непосредственно по наружной стене дома от фундамента до изолятора ввода и выполняется из стальной проволоки ф 6 мм, оцинкованной или окрашенный асфальтовым лаком.
4. Присоединение заземляющего проводника к свободному концу нулевого провода ответвления от ВЛ осуществляется с помощью зажима ПА-1-1.
Присоединение заземляющего проводника к заземлителю осуществляется сваркой. См.докум. - 58

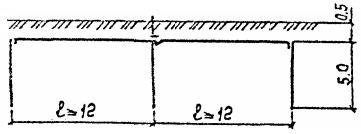

Повторное заземление нулевого провода на вводе. Схемы заземлителей (докум. - 57)

Расчетные r,Ом Чм

Эскиз заземлителя при

Схема, №

Электрод

Ф, мм

, м

Масса, кг

верти-
кальный

горизон-
тальный

верти-
кальный

горизон-
тальный

верти-
кальный

горизон-
тальный

Общая

до 50

1

-

-

-

1,8

до 100

2

-

-

-

3,132

до 150

3

-

-

-

4,908

до 250

4

10

6,2

3,819

9,615

до 500

5

10

12,3

7,577

21,365

до 700

6

10

25,3

15,585

29,373

Сопротивление заземляющего устройства замеряется после окончания монтажа и засыпки траншеи. Если сопротивление заземлителя превышает норму, установленную для данных грунтов, забивается дополнительный электрод.
1. В спецификации учтены материалы необходимые для устройства заземлителя.
2. Длина заземляющего проводника определяется по месту.
3. Способы соединения электродов см. докум. - 58.
4. При удельном сопротивлении r земли более 100 ОмЧм допускается увеличивать сопротивление повторного заземления в 0,01 r раз, но не более 10 кратного.

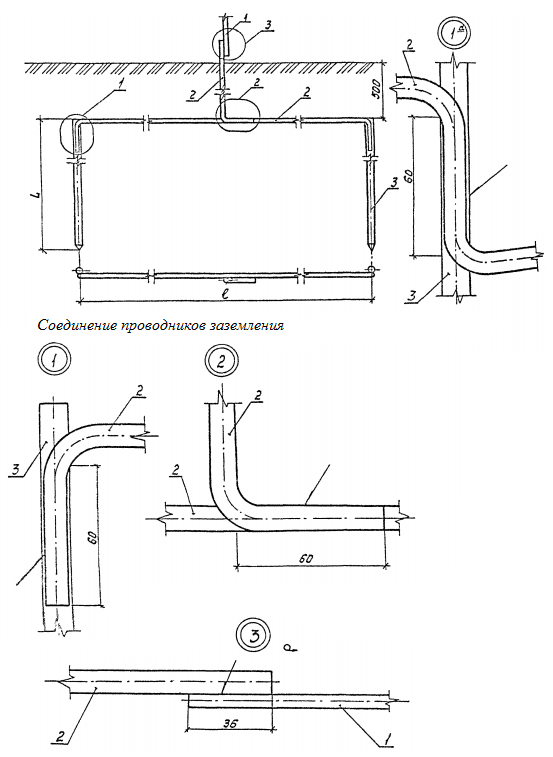

Повторное заземление нулевого провода на вводе. Двухэлектродный заземлитель диаметром 12 мм (док. -58)

Поз.

Наименование

Кол.

Примечание

1

Заземляющий проводник
Круг 6 ГОСТ 2590-88

1

по проекту

2

Горизонтальный заземлитель
Круг 10 ГОСТ 2590-88

1

по проекту

3

Заземляющий электрод
Круг 12 ГОСТ 2590-88

2

L по проекту

Узел 1а дан для многостержневых заземлителей. Сварку производить электродом Э-46 ГОСТ9467-75, двусторонним швом.

1. Дно траншеи возле вертикальных заземлителей (электродов) углубляется на 100-150 мм.
2. Электроды из стержней ф12 заглубляют ввертыванием, либо забивают. Электроды из уголков и труб забивают. Все они должны иметь заостренный конец.
3. Для трубных электродов принимать только некондиционные водогазопроводные трубы, с толщиной стенки не менее 3,5 мм.
4. После погружения электродов производится сварка элементов заземлителей между собой и с заземляющими проводниками.
5. Траншеи засыпаются грунтом не содержащим камней и строительного мусора с послойной трамбовкой грунта.

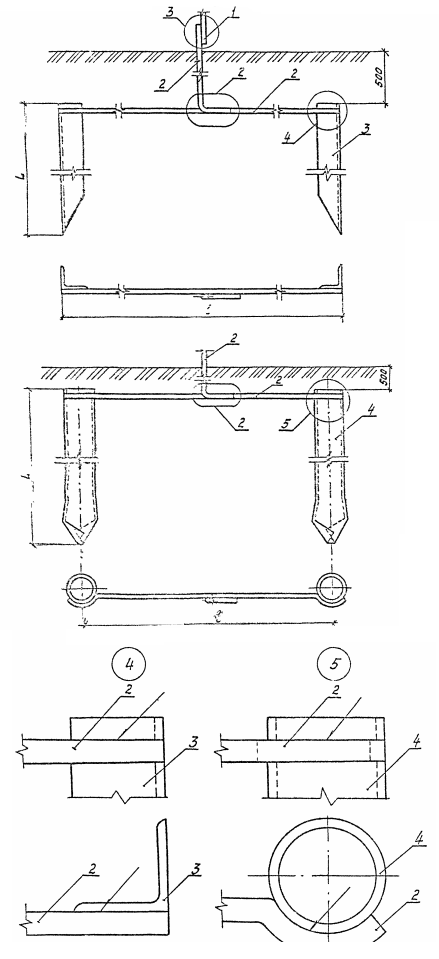

Повторное заземление нулевого провода на вводе. Двухэлектродные заземлители из уголков и труб (докум. - 59)

Поз.

Наименование

Кол.

Примечание

1

Заземляющий проводник
Круг 6 ГОСТ 2590-88

1

по проекту

2

Горизонтальный заземлитель
Круг 10 ГОСТ 2590-88

1

по проекту

3

Заземляющий электрод
Уголок 40х40х4 ГОСТ 8509-86

2

L по проекту

3

Заземляющий электрод
Труба 50х3 ГОСТ 3262-75

2

L по проекту

Сварку производить электродом Э-46 ГОСТ9467-75, двусторонним швом.

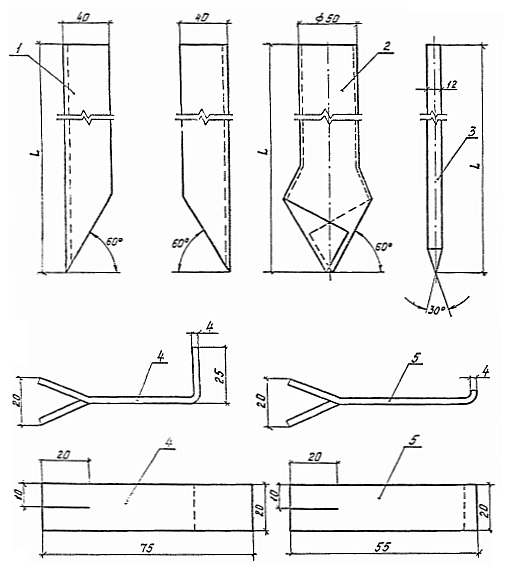

Повторное заземление нулевого провода на вводе. Электроды заземлителя (докум.- 60)

Поз.

Наименование

Кол.

Примечание

1

Заземляющий электрод
Уголок 40х40х4 ГОСТ 8509-86



L по проекту

2

Заземляющий электрод
Труба 50х3 ГОСТ 3262-75



L по проекту

3

Заземляющий электрод
Круг 12 ГОСТ 2590-88



L по проекту

4

Крюк для крепления полосы
Полоса 4х20 ГОСТ 103-75, масса 0,05 кг



5

Крюк для крепления круглой стали
Полоса 4х20 ГОСТ 103-75, масса 0,03 кг

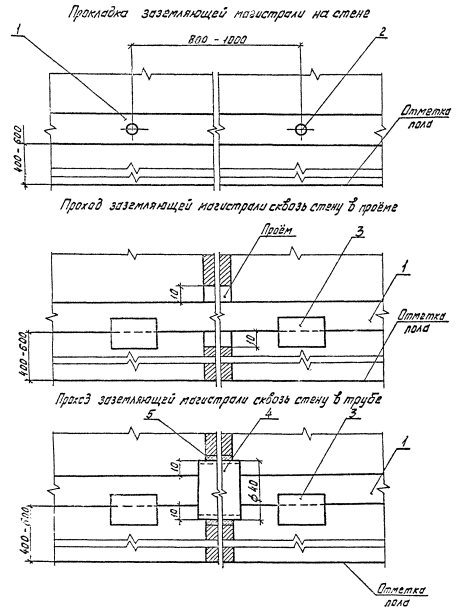

Прокладка и проход заземляющих и нулевых защитных проводников через стены (докум. - 61)

Поз.

Наименование

Кол.

Примечание

1

Заземляющий проводник
Лента 3х20 ГОСТ 6009-74



по проекту

2

Дюбель-гвоздь ДГ 4,5х40

1



3

Крюк для крепления полосы
Полоса 4х20 ГОСТ 103-75

1



4

Труба 40х3 ГОСТ 3262-75

1



5

Цементный раствор



Спецификация дана на одно закрепление

1. В сухих помещениях без, агрессивной среды заземляющие и нулевые защитные проводники допускается прокладывать непосредственно по стенам.
2. Во влажных, сырых и особо сырых помещениях и в помещениях с агрессивной средой заземляющие проводники следует прокладывать на расстоянии от стены не менее чем 10 мм.
3. Соединение заземляющих проводников между собой производится сваркой. Длина сварочного шва равна двойной ширине при прямоугольном сечении или шести диаметрам при круглом сечении.

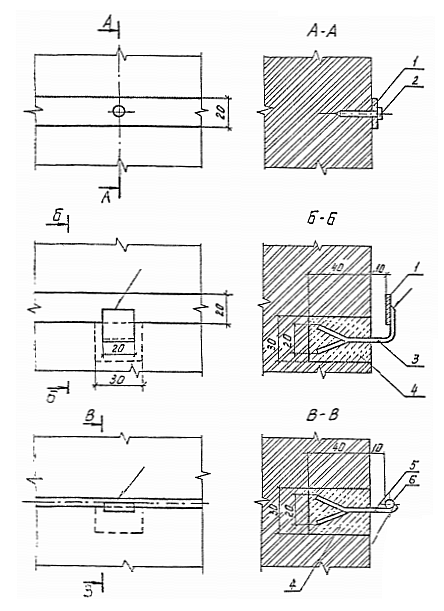

Крепление заземляющих и нулевых защитных проводников (докум. - 62)

Поз.

Наименование

Кол.

Примечание

1

Заземляющий проводник
Лента 3х20 ГОСТ 6009-74



по проекту

2

Дюбель-гвоздь ДГ 4,5х40

1



3

Крюк для крепления полосы
Полоса 4х20 ГОСТ 103-75

1

см. докум.-60

4

Цементный раствор



5

Крюк для крепления круглой стали
Полоса 4х20 ГОСТ 103-76

1

см. докум.-60

6

Заземляющий проводник
Круг 6 ГОСТ 2590-88



по проекту

1. Заземляющие проводники и детали их крепления окрашивают в черный цвет антикоррозийной краской.
2. Сварку производить электродом Э-46 ГОСТ 9467-75.
