Предохранители до 1000 В

Предохранители предназначены для защиты отдельных аппаратов и участков сети от токов к.з. и токов перегрузки. Обычно предохранители состоят из патрона и плавкой вставки и различаются по номинальному напряжению и току. При токе выше номинального плавкая вставка перегорает и размыкает электрическую цепь.

Для защиты электроустановок на напряжение до 1000 В используют предохранители закрытые (резьбовые, трубчатые) и открытые (пластинчатые).

Резьбовой однополюсный предохранитель состоит из основания с крышкой, плавкой вставки и головки (пробки). Основание и головку изготовляют из фарфора, крышку - из фарфора или пластмассы. Основание и крышку выполняют прямоугольными или квадратными. Резьбовые предохранители с резьбой Е-27 изготовляют на токи 6,3; 10; 16; 20 и 25А и напряжение до 380 В.

Питающую линию присоединяют к контакту предохранителя, отходящую - к винтовой резьбе, что обеспечивает безопасность обслуживания. Предохранители Е-27 применяют для защиты от перегрузок и токов к. з. проводов и токоприемников в осветительных сетях.

Дополнительно по теме

Шины

Соединение шин. Классы контактных соединении

Камеры КСО-Збб, КСО-272, КРУ

Изоляторы

Изоляторы ИО-10, ИОР-10, ИП-10/630

Разъединители

РВ, РВО, РВФЗ, РЛНД

Высоковольтные предохранители

Приводы к выключателям напряжением 3-10 кВ

Приводы ПР-10, ПР(А)-17, ПП-67, ППМ, ППВ-10, ПЭ-11

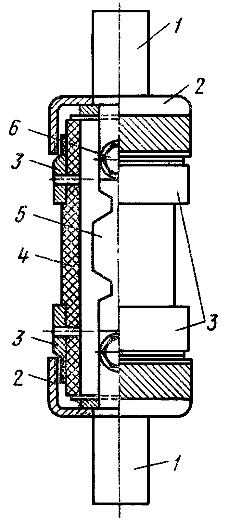

Рис. 1. Патрон предохранителя ПР-2

Трубчатые предохранители выпускают следующих типов: ПР-2, НПН, ПН-2 и ПП-17. Разборные предохранители ПР-2 предназначены для установки в сетях на напряжение 500 В и токи 15, 60, 100, 200, 400, 600 и 1000 А. В патроне предохранителя ПР-2 (рис. 1) плавкая вставка 5, прикрепляемая винтами 6 к контактным ножам 7, помещена в фибровую трубку 4, на которую насажены втулки 3 с резьбой. На них навинчены латунные колпачки 2, закрепляющие контактные ножи, которые входят в неподвижные пружинящие контакты, устанавливаемые на изоляционной плите.

Под действием электрической дуги, возникающей при перегорании предохранителя, внутренняя поверхность фибровой трубки разрушается и образуются газы, способствующие быстрому гашению дуги.

Предохранители НПН (насыпные неразборные) изготовляют на напряжение до 500 В и токи от 15 до 60 А, а ПН-2 (насыпные разборные) - на напряжение до 500 В и токи от 10 до 600 А (рис. 2, а).

Плавкие предохранители ПП-17, изготовляемые на напряжение до 380 В и токи 500, 630, 800 и 1000 А, состоят из плавкой вставки, помещенной в керамическом корпусе, заполненном кварцевым песком, указателя срабатывания. При расплавлении плавкой вставки предохранителя перегорает вставка указателя срабатывания и освобождает взведенный при сборке указателя боек, который переключает свободный контакт, связанный кинематически с указателем срабатывания. Свободный контакт применяют при необходимости замыкания контактов реле и отключения выключателя питающей цепи. Предохранители ПП-17 смонтированы на контакторных станциях на 1000 А без свободного контакта.

Пластинчатые открытые предохранители типа П состоят из медных или латунных пластин - наконечников, в которые впаяны медные калиброванные проволоки. Наконечники с помощью болтов присоединяют к контактам на изоляторах. Пластинчатые предохранители с открытой плавкой вставкой применяют в ТП некоторых городских электросетей и заменяют на закрытые ПН-2.

ППНИ

Плавкий элемент

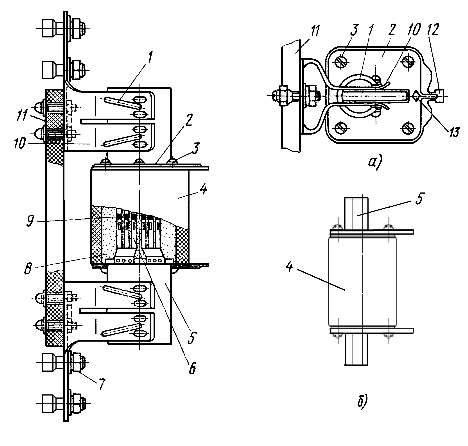

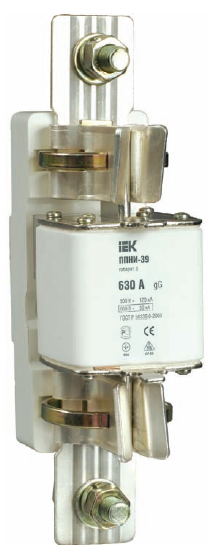

Рис. 2. Предохранители ПН-2 (а) и ППНИ (б)

Индикатор срабатывания

Держатель предохранителя

1 - стальные пружинящие кольца, 2 - металлические крышки, 3 - винт, 4 - фарфоровый патрон, 5, 7, 10 - контактные ножи, болты и стойка, 6 - плавкие вставки, 8 - кварцевый песок, 9 - оловянный шарик (растворитель), 11 - изоляционная плита, 12 - Т-образные выступы, 13 - указатель срабатывания

Потери мощности предохранителей типа ППНИ и ПН-2 при напряжении 380/400 В

Номинальный ток In, А

Потери мощности Р, Вт не более

Экономия мощности при использовании ППНИ DP

ППНИ

ПН-2

Вт

%

100

160

250

400

630

9

16

23

34

45

16

28

34

56

85

7

12

11

22

40

44

43

32

39

47

Габарит 00С

Габарит 00

Габарит 0

Габарит 1

Габарит 2

Габарит 3

Номинальный ток плавкой вставки In, А



2

4

6

8

10

12

16

20

25

32

40

5O

63

80

100

125

160

200

250

315

355

400

500

630

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

Тип держателя предохранителя

ДП-33, габарит 00

ДП-33, габарит 00

ДП-33, габарит 0

ДП-35, габарит 1

ДП-37, габарит 2

ДП-39, габарит 3

Технические характеристики

Номинальный ток, А

Типоразмеры

Номинальное напряжение, В-

Номинальная частота, Гц

Классификационная группа

Номинальная отключающая способность

Диапазон рабочих температур, °С

Степень защиты

Рабочее положение

Указатель срабатывания (индикатор)

Материал контактов

Стандарты

2...630

00С, 00, 0, 1, 2, 3

400, 500, 660

50

gG*

50 нА при 660 В, 120 кА при 500 В

-45...+60

IP00

вертикальное или горизонтальное

выдвижной шток (боек)

медь с гальваническим покрытием сплавом олово-висмут

ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92

*g - защита с отключающей способностью во всем диапазоне от перегрузки и короткого замыкания. G - предохранители общего применения.

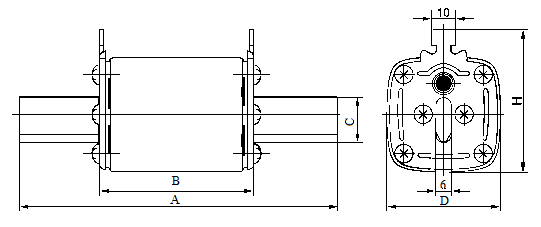

Габаритные и установочные размеры плавких вставок

ППНИ-33, габарит 00С, 00, 0

ППНИ-35, 37, 39, габарит 1, 2, 3

Габарит

Размер ППНИ, мм

Вес, г

A

B

C

D

H

00С

00

0

1

2

3

78

78

125

135

150

150

49

49

68

68

68

68

15

15

15

20

25

32

21

29

29

48

58

67

48

56

56

60

70

80

123

175

252

455

650

880

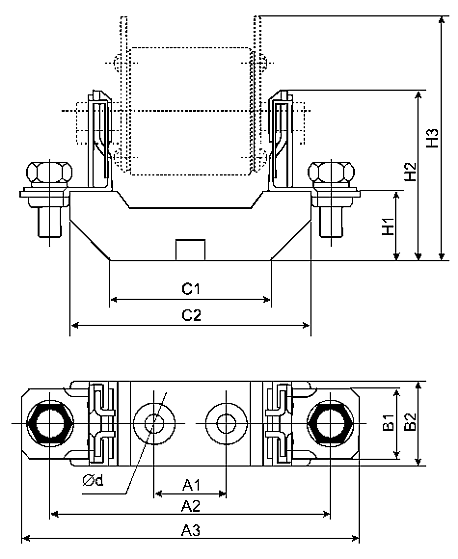

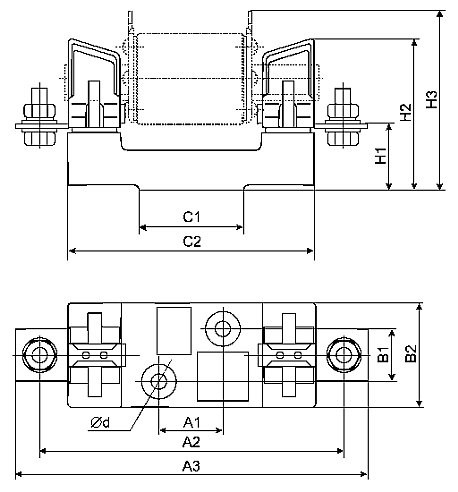

Габаритные и установочные размеры держателей предохранителей

ДП-33, габарит 00, 0

ДП-35, 37, 39, габарит 1, 2, 3

Габарит

Размер ДП, мм

Вес, г

H1

H2

H3

A1

A2

A3

B1

B2

C1

C2

Жd

00

0

1

2

3

25

37

38

38

40

60

72

84

100 105

85

91

100 105 118

25

25

25

25

25

100 150 175

200

210

120 170 200

225

250

-

-

30

30

30

30

30

58

60

60

58

68

60

60

60

87

130 142

160

160

7.5

7.5 10.5 10.5

10.5

193

295

550

770

965

Выбор диаметра проволоки для плавких вставок предохранителей

Номинальный ток патрона, А

Номинальный ток плавкой вставки, А

Диаметр проволоки, мм

Число параллельно включенных проволок

15

6

10

0,25

0,35

1

1

60

15

20

25

35

45

60

0,45

0,55

0,6

0,75

0,9

1

1

1

1

1

1

1

100

80

100

0,8

1

2

2

200

125

160

1,1

0,9

2

3

350

200

300

350

1,15

1,2

1,3

3

4

4



Выбор диаметра проволоки для плавких вставок предохранителей пробочного типа

Номинальный ток

Свинец

Медь

число проволок

диаметр проволок, мм

число проволок

диаметр проволок, мм

4

6

10

15

20

25

35

50

60

1

1

1

1

1

1

2

-

-

0,6

0,9

0,2

1,6

1,8

2,2

2,2

-

-

1

1

1

1

2

2

3

5

7

0,1

0,15

0,2

0,3

0,2

0,3

0,3

0,3

0,3

Активная длина вставок около 60 мм

Плавкие вставки аМ для защиты от короткого замыкания в цепи питания электродвигателя

Плавкие вставки аМ обеспечивают надёжную защиту от короткого замыкания для оборудования и кабелей в цепи питания электродвигателя. Отключающая способность составляет 100 кА. Защита от перегрузки обеспечивается с помощью реле перегрузки и контактора.

При больших значениях тока перегрузки предохранители на базе аМ срабатывают быстрее, чем предохранители gG, а при пусковых токах аМ работает более медленно, чем gG.

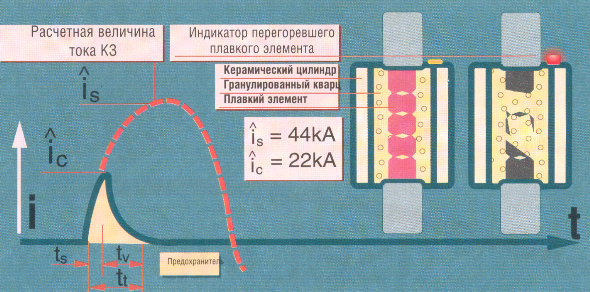

Принцип работы предохранителя при возникновении КЗ

Для предотвращения опасности повреждения оборудования и сетей токи КЗ должны блокироваться в кратчайшие сроки. Как правило, к поломке оборудования приводит быстрый рост температуры под воздействием тока КЗ. Предохранители быстро реагируют на внезапное повышение температуры и, следовательно, обладают высокой способностью к отсечке токов КЗ. В плавких вставках содержится гранулированный кварц, который компенсирует температуру, развившуюся в электрической дуге при коротком замыкании. В то же время повышение давления внутри плавкой вставки приводит к разрыву проводящего элемента и обесточиванию цепи.

В качестве плавких вставок применяют медную луженую проволоку. Если пользуются несколькими параллельно включенными проволоками, скручивать их нельзя.

Нет необходимости проведения специальных расчётов для подбора нужного предохранителя для электроустановки.

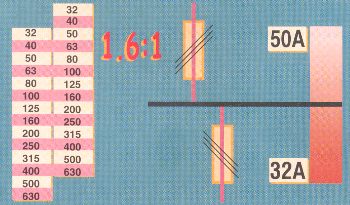

Селективная защита обычно достигается с помощью подбора предохранителей с соотношением номиналов 1.6 :1

Предохранители предотвращают массовое отключение потребителей. Срабатывает только та плавкая вставка, которая находится ближе всего к месту повреждения, остальные остаются неповрежденными. Таким образом обеспечивается селективная координация.
