Муфты концевые термоусаживаемые для контрольных кабелей с пластмассовой изоляцией марки ККТ

Муфты концевые термоусаживаемые для контрольных кабелей с пластмассовой изоляцией марки ККТ

Концевые термоусаживаемые муфты для контрольных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ
ККТ

ИНСТРУКЦИЯ ПО МОНТАЖУ

Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа
Монтаж термоусаживаемых муфт должен проводиться специально обученным персоналом 1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Муфты концевые типа KKT предназначены для оконцевания контрольных кабелей с пластмассовой изоляцией с броней и без брони, кабелей с общим ленточным экраном на напряжение до 1 кВ, сечением жил 0,75-10 мм и количеством жил 4-37 шт.
Монтаж концевых муфт может быть осуществлен для контрольных кабелей типа: АКВВБГ, АКВВГ, АКРВГ, КВБбШв, АКВВГЭ, КВВГЭ, АКРВГЭ, КВВГ, КРВБ, КРВГ, их аналогов и модификаций.2. ТИПОРАЗМЕРЫ МУФТ
Выбор типоразмеров муфт производится в зависимости от диаметра кабеля (см. табл.):

Наименование муфты

Рабочее напряжение, кВ

Диаметр кабеля

ККТ-1

1

7-18

ККТ-2

15-25

ККТ-3

25-33



3. МЕРЫ БЕЗОПАСНОСТИ
Монтаж муфты должен производиться с соблюдением «Правил по охране труда при эксплуатации электроустановок», «Правил технической эксплуатации электроустановок потребителей», «Правил пожарной безопасности для энергетических предприятий», а также правил и инструкций, действующих на предприятии, применяющем данные муфты.4. ОБЩИЕ УКАЗАНИЯ
4.1 Подготовка к монтажу
Внимательно ознакомьтесь с инструкцией по монтажу. Проверьте по комплектовочной ведомости наличие деталей в комплекте и соответствие муфты диаметру, типу и рабочему напряжению монтируемого кабеля. Подготовьте рабочее место, все необходимые инструменты и приспособления. Если муфта хранилась в неотапливаемом помещении при температуре менее 5°С, то до начала монтажа комплект муфты следует выдержать не менее 2-х часов при температуре 18—20°С.4.2 Разделка кабеля
Разделка кабеля должна осуществляться в строгом соответствии с инструкцией производителя. Точная и аккуратная разделка является необходимым условием и залогом правильного монтажа кабельной муфты. Разделка кабеля должна выполняться только высококвалифицированным специалистом. Несоблюдение размеров разделки, разделка без рулетки «на глазок», порезы и задиры на жильной изоляции, наличие загрязнений могут привести к сокращению срока службы муфты и пробоям.
После завершения монтажа не подвергайте муфту механическим воздействиям до ее полного остывания.

КОМПЛЕКТОВОЧНАЯ ВЕДОМОСТЬ

Наименование

Кол-во, шт.

ККТ-1

ККТ-2

ККТ-3

Манжета изолирующая

1

24/6-80

39/13-80

39/13-80

Пружина постоянного давления

1

ППД №0

ППД №1

ППД №2

Провод заземления с наконечником

1

6 мм-500

Термоплавкий клей

-

Упаковочный пакет

1

+

Инструкция по монтажу

1

+



1. Подготовка и разделка кабеля

1.1 Распрямить конец кабеля на длине не менее 0,5 м и очистить от загрязнений;
1.2 Надвинуть на кабельтермоусаживаемую манжету;

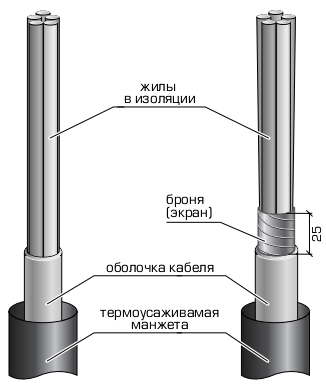

1.3 Снять наружную оболочку с кабеля на длине, обеспечивающей подключение жил кабеля к оборудованию.
для кабеля с броней (экраном)
1.4 Обрезать бронеленты или экран кабеля, согласно размерам на рисунке.2. Монтаж провода заземления
выполняется только для кабелей с броней (экраном заземления)

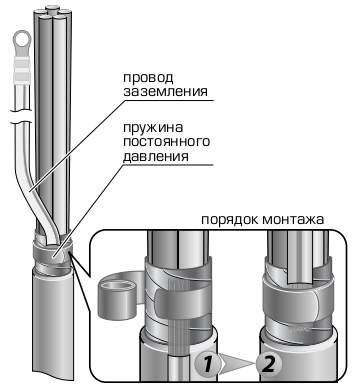

2.1 Зачистить конец провода заземления на длине 30 мм;
2.2 Распустить (растянуть в ширину) зачищенный конец провода заземления;
2.3 Расположить провод заземления вдоль бронелент (экрана) таким образом, чтобы его подготовленный (распущенный) конец был направлен к жилам кабеля;
2.4 Прижать провод заземления одним витком пружины так, чтобы нижний край пружины находился на расстоянии не более 5 мм от среза оболочки кабеля;
2.5 Перегнуть провод заземления в обратном направлении и произвести намотку пружины поверх провода заземления до конца.При установке провода заземления на экранированные кабели малого диаметра -ленты экрана отогнуть на наружную оболочку кабеля. 3. Установка термоусаживаемой манжеты

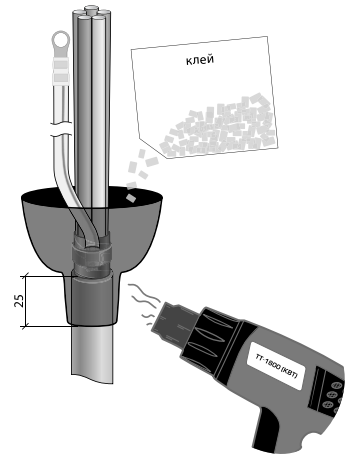

3.1 Надвинуть манжету на муфту, так чтобы расстояние от среза наружной оболочки до нижнего края манжеты составляло 25 мм;
3.2 Усадить часть манжеты, заходящую на наружную оболочку кабеля (как показано на рисунке). Дать остыть.;
3.3 В образовавшуюся воронку всыпать термоплавкий клей и равномерно распределить его в манжете.

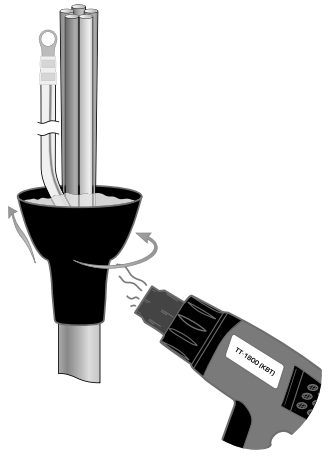

3.4 Усадить манжету равномерно прогревая ее от середины к внешнему краю. Выступивший расплав термоплавкого клея свидетельствует о качественном монтаже муфты.

Монтаж муфты завершен. Дайте муфте остыть прежде чем подвергать ее какому-либо механическому воздействию.
