Муфты соединительные термоусаживаемые для одножильных силовых кабелей с пластмассовой изоляцией марки 1ПСТнг-LS-1

Муфты соединительные термоусаживаемые для одножильных силовых кабелей с пластмассовой изоляцией марки 1ПСТнг-LS-1

Соединительные термоусаживаемые муфты для одножильных силовых кабелей с пластмассовой изоляцией без брони и экрана на напряжение 1 кВ марок
1ПСТнг-LS-1

ИНСТРУКЦИЯ ПО МОНТАЖУ

Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа

Наименование муфты

Число жил кабеля

Сечение жил кабеля, мм

1ПСТнг-LS-1-10/25(Б)
1ПСТнг-LS-1-25/50(Б)
1ПСТнг-LS-1-70/120(Б)
1ПСТнг-LS-1-150/240(Б)
1ПСТнг-LS-1 -300/400(Б)
1ПСТнг-LS-1 -500/630(Б)

1

10, 16, 25
25, 35, 50,
70, 95, 120
150, 185, 240
300, 400
500, 630



1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Термоусаживаемые соединительные муфты 1ПСТнг-LS применяются на одножильных кабелях с пластмассовой изоляцией без брони и экрана, рабочим напряжением до 1 кВ. Сечение кабеля от 10 до 630 мм. В режиме эксплуатации диапазон температуры окружающей среды: от -50°С до +50°С.
Монтаж соединительных муфт может быть осуществлен: для следующих основных типов одножильного кабеля: ABB, АВВГ, ВВГ; для проводов в поливинилхлоридной изоляции марок АПВ, АППВ, ПВ1, ППВ, ПВ2.

2. ОБЩИЕ УКАЗАНИЯ
Внимательно ознакомьтесь с инструкцией по монтажу. Проверьте по комплектовочной ведомости наличие деталей в комплекте и соответствие муфты сечению, типу и рабочему напряжению монтируемого кабеля. Подготовьте рабочее место, все необходимые инструменты и приспособления.

Наименование

1ПСТнг-LS-1 10/25(Б)

1ПСТнг-LS-1 25/50(Б)

1ПСТнг-LS-1 70/120(Б)

1ПСТнг-LS-1 150/240(Б)

1ПСТнг-LS-1 300/400(Б)

1ПСТнг-LS-1 500/630(Б)

Соединитель болтовой 10/25

1

-

-

-

-

-

Соединитель болтовой 25/50

-

1

-

-

-

-

Соединитель болтовой 70/120

-

-

1

-

-

-

Соединитель болтовой 150/240

-

-

-

1

-

-

Соединитель болтовой 300/400

-

-

-

-

1

-

Соединитель болтовой 500/630

-

-

-

-

-

1

Манжета изолирующая 16/4

1

-

-

-

-

-

Манжета изолирующая 24/6

-

1

-

-

-

-

Манжета изолирующая 32/8

-

-

1

-

-

-

Манжета изолирующая 39/13

-

-

-

1

1

-

Манжета изолирующая 50/17

-

-

-

-

-

1

Инструкция по монтажу/ комплектовочная ведомость

1

1

1

1

1

1

Упаковочный пакет

1

1

1

1

1

1

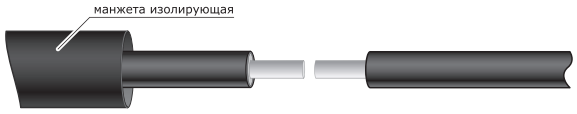

1. Подготовка кабеля к работе

1.1 Распрямить концы кабеля на длине 100 мм, и расположить их напротив друг друга
1.2 Удалить с концов жил изоляцию на длину равную глубине отверстия до перегородки соединителя
1.3 Надеть на кабель изолирующую манжету и сдвинуть ее вдоль кабеля на время монтажа2. Соединение кабелей

2.1 Очистить поверхность оголенных участков жил от оксидной пленки и обезжирить бензином-растворителем

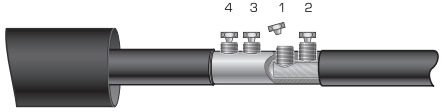

2.2 Произвести соединение болтовыми соединителями, все болты затянуть до срыва головок в последовательности указанной на рисунке
2.3 Зашлифовать острые кромки, выступы и заусенцы на поверхности соединителя
3. Установка изолирующей манжеты

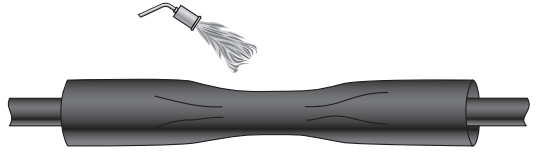

3.1 Надвинуть на место соединения изолирующую манжету. Расположить ее по центру соединения и равномерно усадить, начиная от середины в сторону краев. Появление с краев термоплавкого клея свидетельствует о хорошем качестве герметизации и полной усадке изолирующей манжеты.

Дать муфте остыть прежде чем подвергать ее какому-либо механическому воздействию.Все кабельные муфты!!!
