Мачтовые рубильники с предохранителями

В пособии рекомендуется использовать мачтовые рубильники с предохранителями. Рубильники с предохранителями представляют собой комбинированный коммутационно-защитный аппарат, дающий следующие преимущества:

  • замену двух электрических аппаратов одним;
  • компактность;
  • простоту конструкции распределительного устройства низкого напряжения (РУ-0,38 кВ) мачтовых и столбовых трансформаторных подстанций (ТП) 6-10/0,38 кВ;
  • возможность подключения переносного заземления:
  • обеспечение безопасности при эксплуатации;
  • исключение оперирования посторонними лицами.

В рубильниках на номинальный ток 160 А возможно применение предохранителей габарита 00 типа ППН-33 с номинальными токами плавких вставок от 16 до 160 А. В рубильниках на номинальный ток 400 А возможно применение предохранителей габарита 2 типа ПГШ-37 с номинальными токами плавких вставок от 40 до 400 А. Данные предохранители соответствуют ГОСТ Р50339.0-92, МЭК 269-1, МЭК 269-2 и МЭК 269-2Д.

Рубильник крепится с любой стороны опоры на высоте 2,8 ... 3,5 м. Возможно крепление двух рубильников вместе на специальных кронштейнах РЕК 41 или РЕК 42.

Применение мачтовых рубильников рекомендуется в следующих случаях:

  • на трансформаторной подстанции для защиты отходящих линий;
  • для подключения линейных ответветвлений к магистрали линии;
  • для секционирования линии по требованию селективности защиты:
  • для секционирования в месте изменения сечения проводов;
  • для организации резервирования при схеме двойного питания;
  • для применения в кольцевых схемах электроснабжения потребителей;
  • для подключения временных потребителей;
  • в местах перехода на неизолированные провода;
  • в местах перехода на подземный кабель;
  • для установки переносных заземлений.

Оперирование рубильниками производится с земли без подъема на опору при помощи оперативной штанги ST 33. Рубильники позволяют заземлять линию путём подключения переносного заземления. Такой способ установки переносного заземления не требует дополнительных прокалывающих зажимов, которые устанавливаются в соответствии с требованиями главы 2.4 ПУЭ и используются только для заземления проводов.

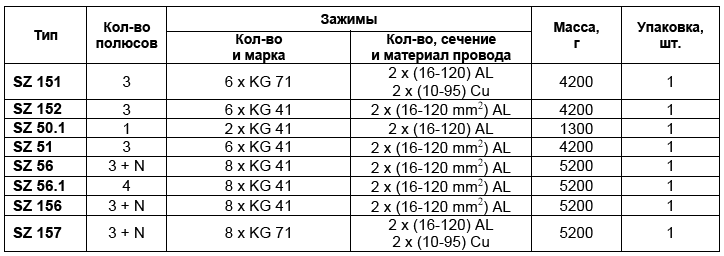

Мачтовые рубильники на номинальный ток 160А

Особенности рубильников:

SZ 151 имеют прокалывающие зажимы и два защитных кожуха, которые отделяют зажимы подходящих и отходящих проводов;

SZ 152 то же, что и SZ 151, но имеют плашечные зажимы;

SZ 156 имеют плашечные зажимы, два защитных кожуха для зажимов подходящих и отходящих проводов и один кожух для зажимов нулевого полюса; SZ 157 то же, что и SZ 156, но имеют прокалывающие зажимы. Остальные рубильники имеют продольные защитные кожуха для каждого полюса.

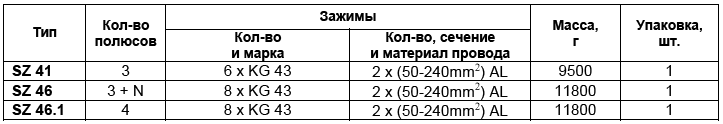

Мачтовые рубильники на номинальный ток 400 А

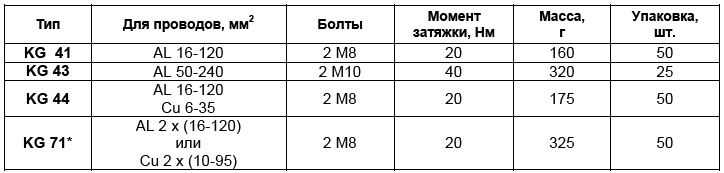

Зажимы для мачтовых рубильников с предохранителями

* Прокалывающие зажимы.

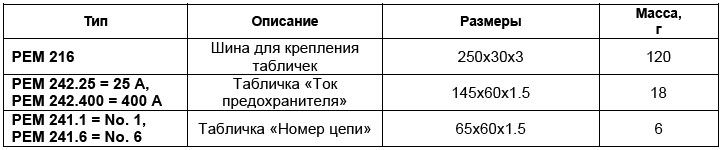

Таблички для мачтовых рубильников с предохранителями

Монтажная рейка для крепления рубильников

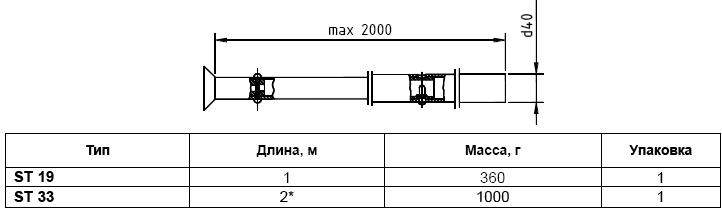

Изолированные штанги для мачтовых рубильников

* Транспортная длина штанги 1,3 м

Мачтовые рубильники SZ157 и SZ156

Мачтовые рубильники SZ51

Мачтовые рубильники SZ56 и SZ56.1

Мачтовые рубильники SZ50.1

Мачтовые рубильники SZ41 на токи до 400 А

Мачтовые рубильники SZ46 и SZ46.1 на токи до 400 А

Соединители для мачтовых рубильников серии KG.

Таблички номинальных токов и номеров фидеров
