Комплект заземления для установки муфт на кабели с проволочной броней КМПБ

Комплект заземления для установки муфт на кабели с проволочной броней КМПБ

Комплекты заземления для установки муфт на кабели с проволочной броней
КМПБ

ИНСТРУКЦИЯ ПО МОНТАЖУ

Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа
Монтаж термоусаживаемых муфт должен проводиться специально обученным персоналом Основные сведения об изделии
Комплекты заземления предназначены для обеспечения возможности монтажа термоусаживаемых муфт КВТ на кабели с броней из стальных или алюминиевых проволок.Правила применения
Перед началом монтажа необходимо внимательно ознакомиться с инструкцией по монтажу, проверить наличие деталей в комплекте и соответствие применяемого комплекта сечению, типу и рабочему напряжению монтируемого кабеля. Подготовить рабочее место, все необходимые инструменты и приспособления.Срок службы, правила транспортирования и хранения
1. Комплекты заземления транспортируют в закрытых, негерметизированных транспортных отсеках в соответствии с правилами перевозки грузов.
2. Комплекты заземления хранят на складах, сухих закрытых помещениях при температуре -10°С - +35°С и относительной влажности воздуха не более 75%, на расстоянии не менее 1 метра от отопительных и нагревательных приборов.
3. Срок службы составляет не менее 30 лет с момента монтажа.Гарантийные обязательства
1. Гарантийный срок хранения 24 месяца.
2. Гарантийный срок службы - 5 лет с момента монтажа.
3. Предприятие-изготовитель гарантирует соответствие изделия требованиям ТУ при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
4. Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
5. Гарантия не распространяется на дефекты, возникшие в случаях:
- нарушения хранения, монтажа, испытания, эксплуатации, обслуживания;
- ненадлежащей транспортировки и погрузочно-разгрузочных работ;
- наличия следов воздействия веществ, агрессивных к материалам изделия;
- наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами.1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Разрабатываемые комплекты предназначены для обеспечения возможности монтажа термоусаживаемых муфт КВТ типов 4(5)ПКТп(б)-1, 4(5)ПСТ(б)-1, 3(4)КВНТп-1, 3(4)СТп-1, ЗКВ(Н)Тп-10, ЗСТп-10, 1ПКВ(Н)Т-10, 1ПСТ-10, ЗПКВ(Н)Тп-10, ЗПСТ-10 на кабели с броней из стальных или алюминиевых проволок на всех диапазонах сечений муфт2. ОБЩИЕ УКАЗАНИЯ
Внимательно ознакомьтесь с инструкцией по монтажу. Проверьте по комплектовочной ведомости наличие деталей в комплекте и применимость комплекта к вашему типоразмеру муфты. Подготовьте рабочее место, все необходимые инструменты и приспособления.

Наименование

КМПБ №1

КМПБ №2

КМПБ №3

КМПБ №4

КМПБ №5

КМПБ №6

Ед. изм.

1

Пружина постоянного давления №2

2

-

-

-

-

-

шт.

2

Пружина постоянного давления №3

-

2

-

-

2

-

шт.

3

Пружина постоянного давления №4

-

-

2

-

-

2

шт.

4

Пружина постоянного давления №5

-

-

-

2

-

-

шт.

5

Проволока бандажная

1

1

1

1

1

1

шт.

6

Манжета поясная 75/20

-

-

-

-

2

2

шт.

7

Провод заземления 16 мм кв.

-

-

-

-

1

-

шт.

8

Провод заземления 25 мм кв.

-

-

-

-

-

1

шт.



Применимость комплектов:

КМПБ №1

Наименование муфты

Сечение

4ПКТп(б)-1, 5ПКТп(б)-1

10/25

4ПСТ(б)-1, 5ПСТ(б)-1

16/25



КМПБ №4

Наименование муфты

Сечение

4ПКТп(б)-1, 5ПКТп(б)-1, 4ПСТ(б)-1, 5ПСТ(б)-1

150/240

ЗКВНТп-1, 4KBHTп-1, ЗСТп-1, 4СТп-1

150/240

ЗКВТп-10, ЗКНТп-10, ЗСТп-10

150/240

ЗПКВТп-10, ЗПКНТп-10, 3ПСТ-10

70/120,
150/240



КМПБ №2

Наименование муфты

Сечение

4ПКТп(б)-1, 5ПКТп(б)-1, 4ПСТ(б)-1, 5ПСТ(б)-1

25/50

ЗКВНТп-1, 4KBHTп-1, ЗСТп-1, 4СТп-1

25/50

ЗКВТп-10, ЗКНТп-10, ЗСТп-10

25/50

1ПКВТ-10, 1ПКНТ-10

70/120



КМПБ №5

Наименование муфты

Сечение

1ПСТ-10

70/120



КМПБ №3

Наименование муфты

Сечение

4ПКТп(б)-1, 5ПКТп(б)-1, 4ПСТ(б)-1, 5ПСТ(б)-1

70/120

ЗКВНТп-1, 4KBHTп-1, ЗСТп-1, 4СТп-1

70/120

ЗКВТп-10, ЗКНТп-10, ЗСТп-10

70/120

1ПКВТ-10, 1ПКНТ-10

150/240,
300/400,
500/630

ЗПКВТп-10, ЗПКНТп-10, 3ПСТ-10

35/50



КМПБ №6

Наименование муфты

Сечение

1ПСТ-10

150/240,
300/400,
500/630



Для муфт типа ЗКВНТп-1, 4КВНТп-1, ЗСТп-1, 4СТп-1, ЗКВТп-10, ЗКНТп-10, ЗСТп-10 монтаж производить следующим образом:

1. Подготовка и разделка кабеля
1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Снять с кабеля наружную оболочку согласно размерам, указанным в инструкции по монтажу муфты.
1.3 Для подготовки проволочной брони к монтажу:

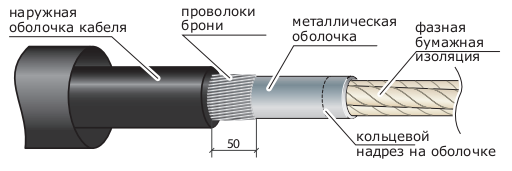

- на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.

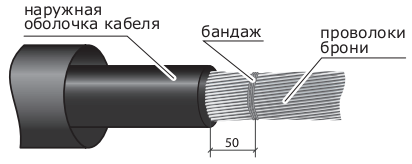

- на расстоянии 50 мм от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;

- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая металлическую оболочку кабеля;
- обломить проволоки по сделанным надпилам;
- снять бандаж;
1.4 Продолжить разделку кабеля в соответствии с размерами, указанными в инструкции по монтажу муфты.

2. Монтаж провода заземления на концевых муфтах ЗКВНТп-1, 4КВНТп-1, ЗКВТп-10, ЗКНТп-10.

2.1 Распустить (растянуть в ширину) конец провода заземления без наконечника на длине не менее 100 мм;
2.2 Расположить провод заземления вдоль металлической оболочки таким образом, чтобы его подготовленный (распущенный) конец был направлен к срезу проволок брони;

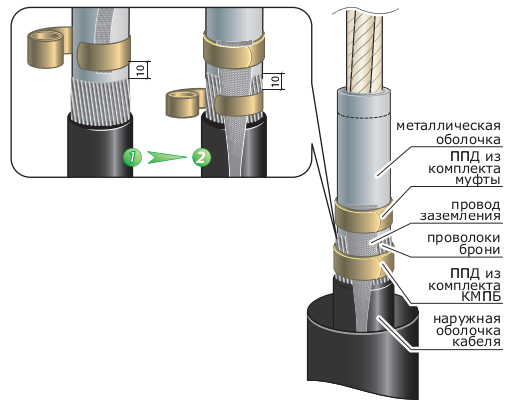

2.3 Прижать провод заземления одним витком пружины ППД из комплекта муфты так, чтобы нижний край пружины находился на расстоянии не более 10 мм от среза бронелент;
2.4 Перегнуть провод заземления в обратном направлении и произвести намотку пружины поверх провода заземления до конца;
2.5 Закрепить заземляющий провод на поверхности проволок брони пружиной ППД из комплекта.
2.6 Продолжить монтаж муфты в соответствии с инструкцией.

3. Монтаж провода заземления на соединительных муфтах ЗСТп-1, ЗСТп-10, 4СТп-1.
3.1 Распустить (растянуть в ширину) оба конца заземляющего провода на длине не менее 100 мм и закрепить их с помощью пружин ППД из комплекта КМПБ на проволоках брони обоих концов кабеля.

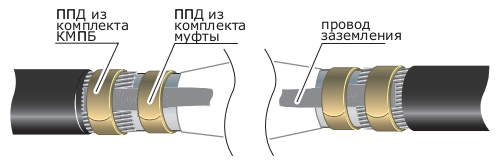

3.2 Закрепить провод заземления на металлических оболочках обоих концов кабеля с помощью пружин постоянного давления из комплекта муфты.
3.3 Продолжить монтаж муфты в соответствии с инструкцией.

Для муфт типа 4ПКТп(б)-1, 5ПКТп(б)-1, 4ПСТ(б)-1, 5ПСТ(б)-1 монтаж производить следующим образом:

1. Подготовка и разделка кабеля
1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Снять наружную оболочку кабеля в соответствии с размерами, указанными в инструкции по монтажу муфты для кабеля с броней.
1.3 Для подготовки проволочной брони к монтажу:
- на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.

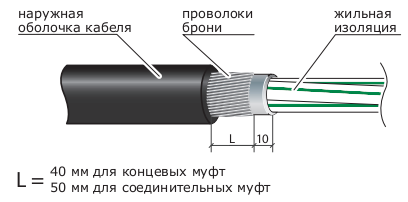

- на расстоянии 40 мм (для концевых муфт) или 50 мм (для соединительных муфт) от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая поясную и жильную изоляцию;
- обломить проволоки по сделанным надпилам;
- снять бандаж;
1.4 Продолжить разделку кабеля в соответствии с размерами, указанными в инструкции по монтажу муфты.

2. Монтаж провода заземления
2.1 Монтаж провода заземления проводится аналогично монтажу на ленточную броню, описанному в инструкции к муфте.
Для монтажа провода заземления на проволочную броню необходимо использовать пружины постоянного давления из комплекта КМПБ.

Для муфт типа 1ПКВТ-10, 1ПКНТ-10 монтаж производить следующим образом:

1. Подготовка и разделка кабеля
1.1 Подготовить концы кабеля в соответствии с инструкцией по монтажу.
1.2 Снять наружную оболочку кабеля на длину на 30 мм больше, чем указанно в инструкции по монтажу муфты.
1.3 Для подготовки проволочной брони к монтажу:
- на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.

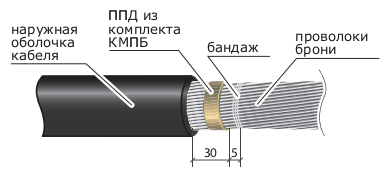

- на расстоянии 30 мм от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
- на расстоянии 5мм от бандажа, в сторону среза наружной оболочки кабеля установить первую пружину постоянного давления из комплекта КМПБ;

- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая поясную изоляцию и экран кабеля;
- обломить проволоки по сделанным надпилам;
- снять бандаж.
1.4 Очистить и обезжирить наружную оболочку кабеля на расстоянии 100 мм от среза оболочки.
1.5 Произвести подмотку герметика по срезу оболочки. Подмотку производить аналогично инструкции по монтажу муфты. Ширина подмотки 30 мм.

2. Бандажирование проволочного экрана
2.1 Произвести бандажирование проволочного экрана в соответствии с инструкцией по монтажу муфты.

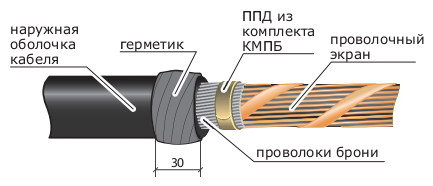

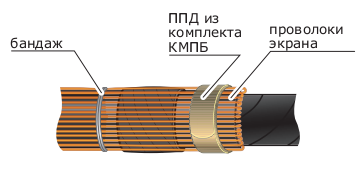

2.2 Установить вторую пружину постоянного давления из комплекта поверх проволок экрана, поместив ее на первой пружине.
2.3 Продолжить разделку кабеля и монтаж муфты в соответствии с инструкцией по монтажу.

Для муфт типа 1ПСТ-10 монтаж производить следующим образом:

1. Подготовка и разделка кабеля
1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Разместить на обоих концах кабеля манжеты из комплекта КМПБ.
1.3 Снять наружную оболочку обоих концов кабеля на длину на 30 мм больше, чем указанно в инструкции по монтажу муфты.
1.4 Для подготовки проволочной брони к монтажу:
- но расстоянии не менее 50 мм от среза наружной оболочки кобеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.
- на расстоянии 30 мм от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая поясную и экран кабеля;
- обломить проволоки брони по сделанным надпилам;
- снять бандаж.
1.5 Продолжить разделку кабеля и монтаж муфты согласно инструкции до стадии установки защитного кожуха.2. Монтаж провода заземления

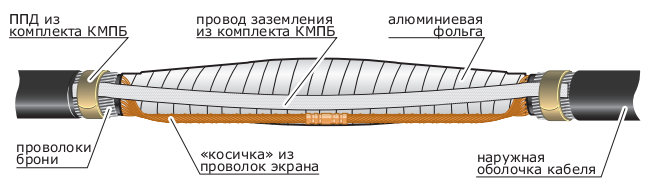

2.1 Распустить (растянуть в ширину) оба конца заземляющего провода из комплекта на длине не менее 100 мм и закрепить их с помощью пружин ППД из комплекта на проволоках брони обоих концов кабеля.

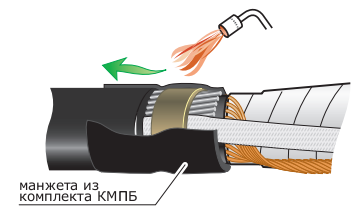

2.2 Установить манжеты из комплекта по срезу проволок брони, и усадить по направлению к наружной оболочке кабеля.

2.3 Продолжить монтаж муфты в соответствии с инструкцией.

Для муфт типа ЗПКВТп-10, ЗПКНТп-10, ЗПСТ-10 монтаж производить следующим образом:

1. Подготовка и разделка кабеля
1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Снять наружную оболочку кабеля в соответствии с инструкцией по монтажу муфты для кабеля с броней.
1.3 Для подготовки проволочной брони к монтажу:
- на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.
- на расстоянии 30 мм от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая поясную и экран кабеля;
- обломить проволоки брони по сделанным надпилам;
- снять бандаж.

2. Монтаж провода заземления на концевых муфтах ЗПКВТп-10, ЗПКНТп-10.

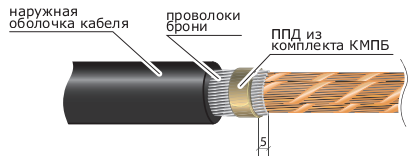

2.1 На расстоянии 5 мм от среза проволок брони установить первую пружину постоянного давления из комплекта КМПБ.

2.2 Очистить и обезжирить наружную оболочку кабеля на расстоянии 200мм от среза.
2.3 Осуществить подмотку герметиком в соответствии с инструкцией по монтажу муфты.
2.4 Произвести бандажирование проволочного экрана кабеля в соответствии с инструкцией по монтажу муфты.
2.5 Установить вторую пружину постоянного давления из комплекта КМПБ поверх проволок экрана, поместив ее на первой пружине.
2.6 Продолжить разделку кабеля и монтаж муфты в соответствии с инструкцией по монтажу.
2.7 На расстоянии 5 мм от среза проволок брони установить первую пружину постоянного давления из комплекта КМПБ.3. Монтаж провода заземления на концевых муфтах ЗПСТ-10
Монтаж провода заземления проводится аналогично монтажу на ленточную броню, описанному в инструкции к муфте.
Для монтажа провода заземления на проволочную броню необходимо использовать пружины постоянного давления из комплекта КМПБ.Все кабельные муфты!!!
