КАРКАСЫ ВРУ-1, ВРУ-2, ВРУ-3

Каркасы ВРУ предназначены для сборки вводно-распределительных устройств обеспечивающих функцию ввода электроэнергии, ее учета и распределения, защиты сетей от токов перегрузки и короткого замыкания. Шкафы представляют собой конструкцию из сложных профилей соединенных путем сварки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

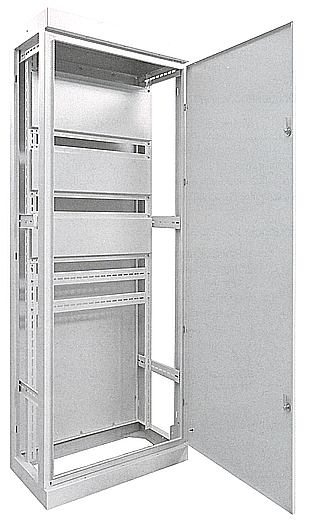

Корпус выпускается в напольном исполнении. Толщина металла корпуса 1.2-2 мм. Каркас ВРУ состоит из жестко сварного каркаса с направляющими для крепления монтажных панелей. На каркас последовательно крепятся дверь, задняя стенка и боковые панели. Каркас ВРУ-1 имеет один общий отсек для установки электротехнического оборудования и приборов. Каркас ВРУ-2 имеет отдельный запирающийся отсек для установки счетчика, автоматических выключателей и отдельный запирающийся отсек для силовой части. Каркас ВРУ-3 имеет отдельные отсеки для размещения трансформаторов тока, счетчика электроэнергии и рубильника.

Характеристика:

  • номинальный ток 630А;
  • номинальное напряжение 400В;
  • степень защиты IP31;
  • климатическое исполнение и категория размещения УХЛ4.

Комплект поставки ВРУ-1, ВРУ-2:

  • каркас;
  • задняя стенка;
  • дверь-1 шт. (для ВРУ-2 2 шт.);
  • монтажная панель 220 мм-1 шт.;
  • монтажная панель 160 мм-2 шт.;
  • вертикальный монтажный уголок-2 шт.

Комплект поставки ВРУ-3:

  • каркас;
  • задняя стенка;
  • дверь-4 шт.;
  • панель под плавкие вставки 130х420 мм-1 шт.;
  • перфорированная монтажная панель 50 мм-2 шт.;
  • панель под трансформаторы тока 100х600 мм-2 шт.;
  • перфорированная монтажная панель 50х420 мм-1 шт.;
  • вертикальный монтажный уголок-4 шт.;
  • панель для крепления кабельных вводов 50х620 мм-1 шт.

Дополнительно по теме

Шкафы сборно-разборные

Шкафы цельносварные

Габаритные размеры:

Каркас ВРУ-1

1800х450х450

1800х600х450

1800х800х450

2000х450х450

2000х600х450

2000х800х450

Каркас ВРУ-2

1800х450х450

1800х600х450

1800х800х450

2000х450х450

2000х600х450

2000х800х450

Каркас ВРУ-3

2000х630х450
