Самонесущие изолированные провода типа "АВРОРА" ТУ 16.К71-268-98

СИП-1 - провод самонесущий, с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена (ПЭ), с нулевой несущей неизолированной жилой

СИП-2 - то же, но изоляция фазных жил из светостабилизированного сшитого ПЭ

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

СИП-1А - провод самонесущий, с алюминиевыми фазными токопроводящими жилами, с нулевой несущей изолированной жилой, с изоляцией из светостабилизированного термопластичного ПЭ

СИП-2А - то же, но изоляция фазных жил и нулевой несущей жилы из светостабилизированного сшитого ПЭ

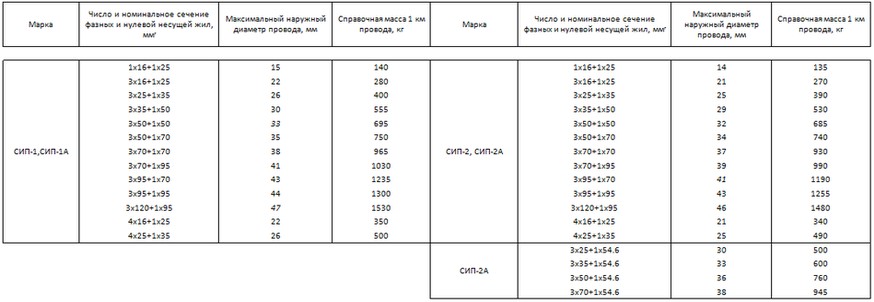

КОНСТРУКЦИЯ

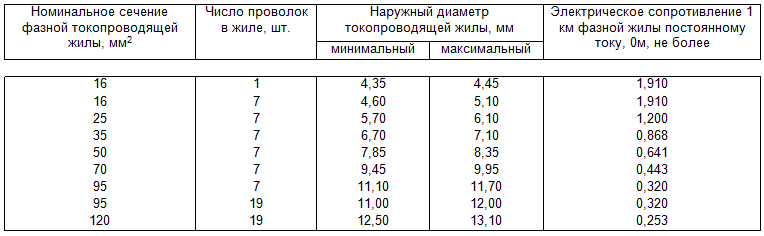

1. ФАЗНАЯ ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая, круглой формы, сечением 16 мм кв - однопроволочная или многопроволочная уплотненная, остальных сечений - многопроволочная уплотненная, число проволок в фазной токопроводящей жиле, наружный диаметр токопроводящих жил и их электрическое сопротивление показаны в таблице:

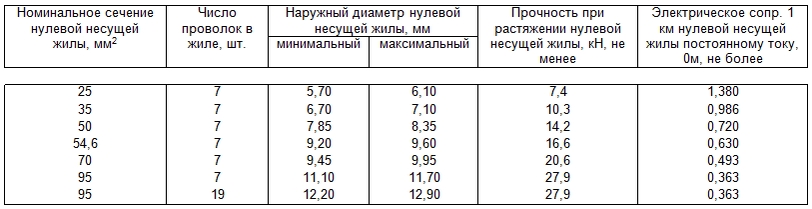

2. НУЛЕВАЯ НЕСУЩАЯ ЖИЛА - скручена из круглых проволок из алюминиевого сплава, круглой формы, уплотненная. Допускается использование в качестве нулевой несущей жилы, за исключением жил сечением 54,6 мм кв, алюминиевого уплотненного провода, упрочненного стальной проволокой,

при его соответствии требованиям по прочности при растяжении, электрическому сопротивлению и наружному диаметру параметрам нулевой несущей жилы из алюминиевого сплава, указанным в таблице:

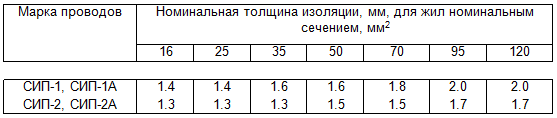

3. ИЗОЛЯЦИЯ - в проводах марок СИП-1 и СИП-2 нулевая несущая жила не изолируется. В проводах марок СИП-1 и СИП-1А изоляция выполняется из светостабилизированного термопластичного ПЭ. В проводах марок СИП-2 и СИП-2А изоляция выполняется из светостабилизированного сшитого ПЭ. Изолированные фазные токопроводящие жилы имеют отличительную расцветку. Толщина изоляции указана в таблице:

4. СКРУТКА - изолированные фазные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление. Допускается, по требованию заказчика, изготовление всех марок проводов с дополнительными изолированными жилами (1 или 2) сечением 16 или 25 мм кв для подключения цепей освещения. Допускается изготовление проводов марок СИП-1А и СИП-2А с сечением фазных жил 16 и 25 ммг без нулевой несущей жилы. В этом случае число жил в проводе должно быть согласовано при заказе провода.

ПРИМЕНЕНИЕ

Провода самонесущие изолированные типа "АВРОРА" предназначены для применения в воздушных силовых и осветительных сетях на переменное напряжение 0,66/1 кВ номинальной частотой 50Гц.

Преимущественные области применения - для воздушных линий электропередач и ответвлений к вводам в

жилые дома, хозяйственные постройки в районах с умеренным и холодным климатом, в атмосфере воздуха типов П-промышленная и Ш-морская по ГОСТ 15150-69.

При прокладке проводов в пожароопасных зонах необходимо применение дополнительных мер противопожарной защиты, например, нанесение огнезащитных покрытий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения проводов УХЛ, категории размещения 1, 2 и 3 по ГОСТ 15150-69

Провода стойки к воздействию солнечной радиации, характеризующейся верхним значением интегральной плотности теплового потока 1120 Вт/м кв±10%, в том числе плотности ультрафиолетовой части спектра 68 Вт/м кв+25%.

Провода стойки к изгибу при температуре ................................................................................................. - 40°С

Прокладка и монтаж проводов должны проводиться при температуре окружающей среды не ниже ..............- 20°С

Допустимые усилия в нулевой несущей жиле при натяжении и в эксплуатации, не более ............................ 45 Н/ммг

Изолированные жилы проводов выдерживают испытание переменным напряжением 3.5 кВ частотой 50 Гц на проход

Провода после выдержки в воде при температуре 20±10оС не менее 10 мин. выдерживают испытание переменным напряжением частотой 50 Гц в течение 5 мин., значение которого:

для проводов марок СИП-1 и СИП-1А .......................................................................................................... 2.5 кВ

для проводов марок СИП-2 и СИП-2А ............................................................................................................ 4 кВ

Провода выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 1 часа

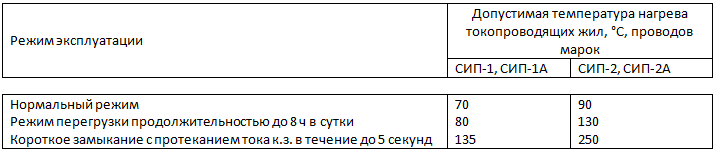

Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать значений, указанных в таблице:

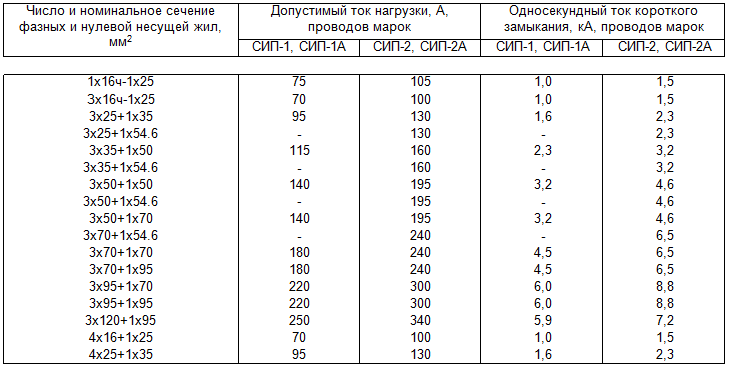

Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды 25°С, скорости ветра 0,6 м/с

и интенсивности солнечной радиации 1000 Вт/м кв, а также допустимые односекундные токи короткого замыкания:

Гарантийный срок эксплуатации .............................................................3 года с момента ввода проводов в эксплуатацию

Срок службы проводов, не менее ............................................................25 лет
