РПШЭ, РПШЭМ ТУ 16.К18-001-89

Провода с резиновой изоляцией, в резиновой оболочке, экранированные для радио- и электроустановок

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, многопроволочная, круглой формы, класса 4 по ГОСТ 22483. Токопроводящие жилы в тропическом исполнении скручены из медной проволоки, луженой оловом или оловянно-свинцовым сплавом не ниже ПОС-61.

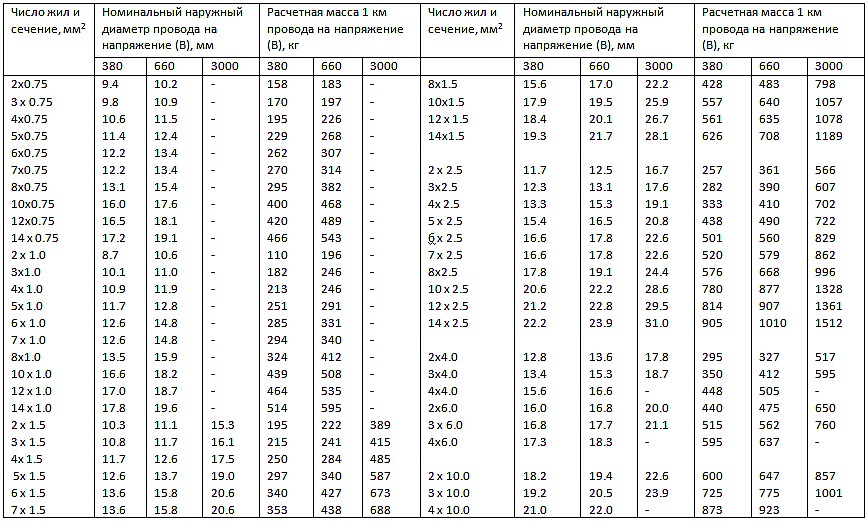

2. ИЗОЛЯЦИЯ - из резины изоляционной, номинальной толщиной, указанной в Приложении.

3. СКРУТКА - изолированные жилы скручены, при скрутке допускается применять сердечник и заполнения из резины, волокнистых материалов и ПВХ пластиката. Волокнистые материалы проводов в тропическом исполнении антисептированы. Изолированные жилы могут быть любого цвета. В каждом повиве провода, начиная с двухжильных, должна быть одна счетная и одна направляющая жилы, отличные по цвету между собой и от всех остальных.

4. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - поверх скрученных жил допускается применение пленки полиэтилентерефталатной.

5. ОБОЛОЧКА - из резины шланговой; в проводах РПШЭМ - из резины шланговой холодостойкой; в проводах в тропическом исполнении оболочка выполнена из антисептированной резины. Номинальная толщина оболочки составляет 1.3 мм для проводов с диаметром под оболочкой до 10 мм вкл. и 1.8 мм для проводов с диаметром под оболочкой свыше 10 мм.

6. ЭКРАН ПОВЕРХ ОБОЛОЧКИ В ПРОВОДАХ РПШЭ, РПШЭМ - оплетка из стальной оцинкованной проволоки номинальным диаметром 0.3 мм или из стальной луженой или из медной луженой проволоки номинальным диаметром 0.2 - 0.3 мм. Провода в тропическом исполнении имеют оплетку из медных луженых оловом или оловянно-свинцовым припоем не ниже П0С-61 проволок номинальным диаметром 0.2 - 0.3 мм.

ПРИМЕНЕНИЕ

Провода предназначены для присоединения установок в электрических сетях на номинальное переменное напряжение 380, 660 и 3000 В частотой до 400 Гц, а также для монтажа радиоаппаратуры. Провода могут применяться на напряжение соответственно 700, 1000 и 6000 В постоянного тока. Провода марки РПШЭ применяются при необходимости защиты от радиопомех. Защита оплетки проводов от коррозии в процессе эксплуатации должна обеспечиваться эксплуатирующими организациями. При длительном хранении эксплуатирующими организациями на поверхность проводов без защитной оболочки должно быть нанесено дополнительное антикоррозионное покрытие, не оказывающее вредного влияния на оболочку проводов. Провода марки РПШЭМ применяются при температуре не ниже -50°С, при необходимости защиты от радиопомех.

Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву "Т".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения по ГОСТ 15150:

для проводов РПШЭ - У категория размещения 3 и Т категория размещения 4

для проводов РПШЭМ - УХЛ категория размещения 4

Температура эксплуатации:

для проводов РПШЭ ........................................................................................................................... от -40°С до +60°С

для проводов РПШЭМ ......................................................................................................................... от -50°С до +60°С

Провода стойки к воздействию относительной влажности воздуха до 98% при температуре...................+35°С

Монтаж проводов без предварительного нагрева должен производиться при температуре не ниже .......-15°С

Длительно допустимая температура на токопроводящих жилах проводов, не более ...............................+65°С

Строительная длина, не менее ............................................................................................................50 м

Гарантийный срок эксплуатации .............................................................................................................1 год со дня ввода в эксплуатацию

Срок службы проводов, не менее ......................................................................................................... 8 лет
