ПВ 6-3 ТУ 16.К01-34-2002

Провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката

ПВ 6-Зп ТУ 16.К01-34-2002

Провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката для переносных заземлений

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, многопроволочная, класса 6 по ГОСТ 22483. Фактическое сечение провода марки ПВ б-Зп не менее номинального.

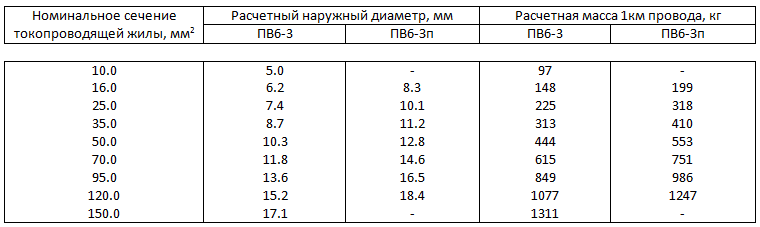

2. ИЗОЛЯЦИЯ - из прозрачного ПВХ пластиката, обеспечивающая возможность визуального контроля за целостностью и качеством токопроводящей жилы. Номинальная толщина изоляции указана в Приложении.

ПРИМЕНЕНИЕ

Провода предназначены для заземления в системах защиты от короткого замыкания и для специального применения при ремонтных работах в системах с большими токами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид климатического исполнения УХЛ, категория размещения 1 по ГОСТ 15150-69.

Провода стойки к воздействию температуры окружающей среды ....................... от -45°С до +50°С

Изоляция стойка:

к деформации при температуре ......................................................................... (50±2)°С

к растрескиванию при температуре ................................................................... (120±2)°С

Провода стойки к воздействию знакопеременных изгибов на угол ...................... не более 180° при радиусе изгиба (50±5) мм (число знакопеременных изгибов указано в Приложении)

Радиус изгиба должен быть:

для проводов сечением до 70 мм кв ................................................................... не менее 5 диаметров провода

для проводов сечением 95 мм кв и выше ........................................................... не менее 10 диаметров провода

Строительная длина проводов:

марки ПВб-3, не менее ..................................................................................... 14 м

марки ПВб-Зп, не менее .................................................................................... 100 м

Гарантийный срок эксплуатации ........................................................................ 1 год со дня ввода проводов в эксплуатацию

Срок службы проводов .....................................................................................не менее 5 лет
