Схема комплектации стандартного оборудования контейнеров Север

  • Система газовыхлопа.
  • Вводно-распределительное устройство.
  • Кабельный ввод.
  • Система автоматического ввода резерва (АВР).
  • Автоматическая система приточно-вытяжной вентиляции.
  • Щит собственных нужд.
  • Основное и аварийное освещение.
  • Обогреватели конвекторного типа.
  • Система пожарно-охранной сигнализации.
  • Система автоматического пожаротушения.
  • Комплект ручного пожаротушения.

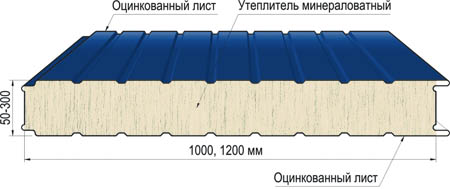

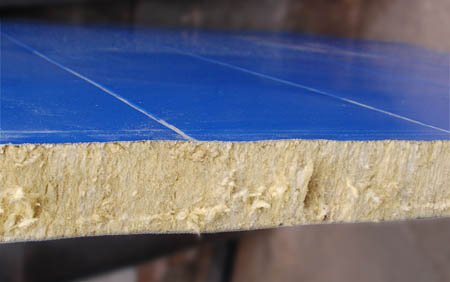

Пожаро-безопасные сэндвич-панели

Панель состоит из:
  • двух слоёв оцинкованного стального листа (толщиной 0,5мм) с полимерным покрытием "POLYESTER" (импортного производства)
  • одного слоя высокоэффективного утеплителя из негорючих минераловатных плит на основе базальтовых пород (производство фирмы PAROC OY AB, Финляндия).
  • прочное сцепление этих трёх слоёв обеспечивается применением высококачественного двухкомпонентного клея на полиуретановой основе производства HUNTSMAN (Голландия), Leeson (Великобритания)

Сэндвич-панели выпускаются в соответствии с техническими требованиями ТУ 5284-003-17955111-03

Минеральная вата - эффективный теплоизоляционный материал, обладающий также звукоизолирующей способностью, устойчивостью к температурным деформациям и высокой стойкостью к органическим веществам. Минераловатное волокно является негигроскопичным, водопоглащение за 2 часа составляет 1,5% по объёму.

Механические и прочностные свойства минераловатных плин варьируется в зависимости от размеров и ориентации волоков. Прочность на сжатие возрастает при перпендикулярном ориентировании ламелей. Именно такая технология ориентации волоков в структуре утеплителя используется в данных панелях.

Применяемые ГК ТСС в производстве Блок Контейнеров сэндвич панели удовлетворяют самым жёстким требованиям пожарной безопасности.

Пожаро-безопасные сэндвич-панели
*
*

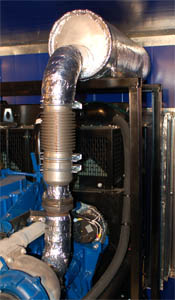

Система газовыхлопа

Система газовыхлопа
Глушитель

Включает в себя:

  • Глушитель;
  • Сильфон, для компенсации теплового расширения и поглощения вибраций;
  • Герметичную, термоизолированную гильзу для вывода выхлопного патрубка глушителя через перекрытие блок-контейнера.
  • Фильтр-сажеуловитель. (Дополнительная комплектация)

Система газовыхлопа дизельного двигателя соединяет выхлопные коллекторы с глушителем и обеспечивает выброс выхлопных газов в атмосферу.

Система газовыхлопа имеет теплоизоляцию, соответствующую требованиям действующих нормативных документов.

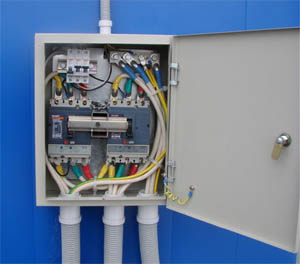

Вводно-распределительное устройство

Вводно-распределительное устройство
*

Предназначено для коммутации внешней нагрузки с фидером внешней сети или с ДГУ в блок-контейнере через автоматические выключатели. Механический блокиратор исключает одновременное подключение к нагрузке ДГУ и фидера внешней сети. Включение нагрузки происходит только через отключённое состояние выключателей.

В шкафу ВРУ находится шина, к которой подключаются все нейтральные и заземляющие проводники сходящихся кабельных линий.

В ВРУ размещены автоматические выключатели потребителей собственных нужд контейнера:

- питание щита собственных нужд (источник - выходная линия коммутаторов);

- питание электроприводов (источник - ДГУ);

- питание конвекторов (источник - внешняя сеть).

Коммутация с потребителями происходит через кабельный ввод.

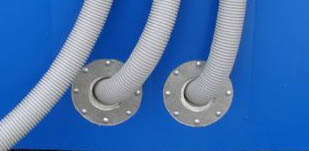

Кабельный ввод

Кабельный ввод
Кабельный ввод Герметизированные гильзы, в стенке блок-контейнера.

Система автоматического ввода резерва (АВР) (II-ая степень автоматизации)

Система автоматического ввода резерва (АВР)

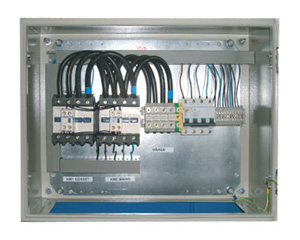

Шкаф автоматического ввода резерва (АВР) (II-ая степень автоматизации)

Предназначен для оперативного переключения потребителей электроэнергии с основной сети на резервный источник питания.

АВР постоянно контролирует напряжение в основной сети электропередач, при его пропадании и / или выходе за установленные параметры, подает сигнал запуска на дизель-генераторную установку, контролирует параметры вырабатываемой электроэнергии и, если выходное напряжение находится в пределах установленных допусков, переключает нагрузку с основной сети на резервный источник питания.

После восстановления сетевого напряжения осуществляет переключение нагрузки на питание от основной сети, после чего выдает соответствующий сигнал на останов электроагрегата.

В ДГУ серии «Славянка» АВР установлен в ШУЭ II-ой степени автоматизации, коммутация происходит через кабельный ввод. В ДГУ импортного производства АВР выполнен в виде отдельного шкафа, поставляется комплектно с ШУЭ, коммутация происходит аналогично серий «Славянка».

Автоматическая система приточно-вытяжной вентиляции

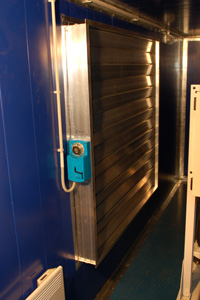

Автоматическая система приточно-вытяжной вентиляции
Автоматическая система приточно-вытяжной вентиляции

Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ДГУ. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.

Алгоритм управления клапанами:

  • При неработающей ДГУ впускной и выпускной клапаны закрыты.
  • После запуска ДГУ (появлении напряжения на выходе ДГУ) выпускной и впускной клапан открываются.
  • При подаче сигнала «пожар» от системы охранно-пожарной сигнализации впускной и выпускной клапаны автоматически закрываются.

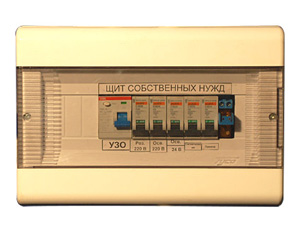

Щит собственных нужд

Щит собственных нужд
Щит собственных нужд

Включает в себя:

  • автомат защиты от перегрузки сети,
  • устройство защитного отключения питания электроприборов.

Шкаф предназначен для обеспечения вспомогательных электроприборов (освещение, отопление и т.п.) источником питания. Возможна работа как от внешней сети (при резервной работе), так и от напряжения вырабатываемого ДГУ (при автономном режиме).

Основное и аварийное освещение

Основное и аварийное освещение
*

Для обеспечения комфортной работы обслуживающего персонала, внутри блок-контейнера и снаружи над входом предусмотрены светильники.

Количество внутренних светильников зависит от размеров контейнера.
Освещение контейнера обеспечивает два режима работы:

  • рабочий режим от сети 220В;
  • аварийный режим от аккумуляторов 24В.

Переключение на аварийный режим освещения и обратно осуществляется автоматически при пропадании и восстановлении напряжения в сети 220В.
Основное освещение выполнено использованием светильников напряжением 220В с классом защиты не ниже IP44.
Аварийное освещение с использованием светильников напряжением 12/24В.

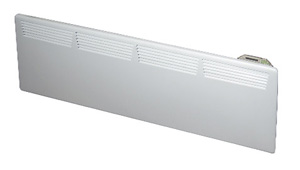

Обогреватели конвекторного типа

Обогреватели конвекторного типа
Обогреватели конверторного типа

Система электроотопления оборудована обогревателями конвекторного типа и поддерживает внутри блок-контейнера температуру не ниже +5?С во всем диапазоне рабочих температур.

Управление системы отопления предусматривает:

  • ручное включение/выключение отопителей;
  • задание необходимой температуры внутри блок-контейнера для автоматического поддержания;

Cистема пожарно-охранной сигнализации

Cистема пожарно-охранной сигнализации

Обеспечивает прием и отображение информации от пожарных и охранных извещателей, как активных, так и пассивных, а также коммутацию цепей внешних оповещателей и адресное включение установок пожаротушения.

Система пожарной сигнализации и автоматического пожаротушения блок-контейнера состоит из:

  • прибора приемно-контрольного охранно-пожарного Сигнал 2/4-СИ
  • тепловых датчиков - 2шт.
  • извещателя звукового БИЯ-С - 1шт.
  • магнитно-контактного датчика открытия двери -1шт.
Прибор Сирена Датчик температуры Датчик открытия двери

Система автоматического пожаротушения

Система автоматического пожаротушения

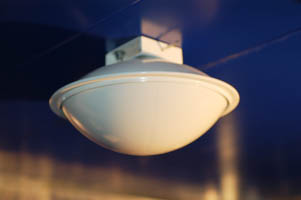

Буран

Система порошкового пожаротушения предназначена для локализации и тушения горючих жидкостей и электрооборудования находящегося под напряжением. Основа системы - модуль автоматического пожаротушения «Буран-2,5». Срабатывание модуля осуществляется самостоятельно при достижении температуры 85?С. При тушении очагов пожаров класса А: защищаемый объем до 18м3, защищаемая площадь до 7м2.

Система газового пожаротушения предназначена предназначены для тушения в начальной стадии очагов пожаров классов А, В, С и электрооборудования, находящегося под напряжением. Установки состоят из модуля (баллона со специальным запорно-пусковым устройством) и полимерного побудительного трубопровода. При возникновении очага возгорания и нагреве до температуры 100-110?С побудительный трубопровод разрушается с образованием в месте нагрева отверстия. Давление внутри трубопровода падает, что приводит к срабатыванию модуля и подаче огнетушащего вещества непосредственно через побудительный трубопровод в защищаемую зону.

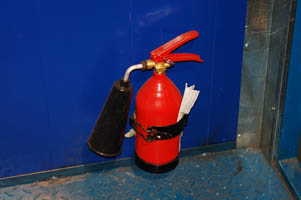

Комплект ручного пожаротушения

Комплект ручного пожаротушения
* Состоит из углекислотных огнетушителей.
Огнетушители расположены внутри блок-контейнера рядом с входной дверью и
предназначены для ликвидации локальных очагов возгорания.

Дополнительный топливный бак

Дополнительный топливный бак
* *

Дополнительный топливный бак предназначен для автоматического поддержания нормальной работы дизель-генератора после пуска и включения нагрузки, в течение 24   ч.
Согласно требованию ГОСТ Р 50783-95.

Объем дополнительного бака: 800л, 1000л, 1500л, 2000л.

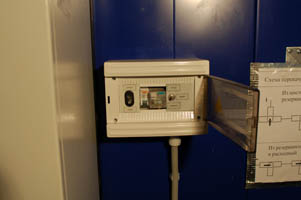

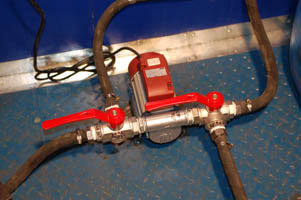

Систем автоматической подкачки дизельного топлива

Систем автоматической подкачки дизельного топлива

Система автоматической подкачки дизельного топлива из дополнительного топливного бака в основной состоит из электрического насоса, топливной арматуры, датчика контроля уровня топлива и пульта управления системой.

Система подкачки дизельного топлива может работать в двух режимах:

  1. при снижении уровня топлива в основном баке, система автоматически подкачивает топливо из дополнительного бака в основной.
  2. при уровне топлива в резервном баке ниже критического предусмотрена возможность ручного переключения на закачивания топлива в дополнительный бак из цистерны.
* *

Камера шумопоглащения

Камера шумопоглащения
* * Для максимального снижения уровня шума, организовывается дополнительная перегородка между наружной стенкой блок-контейнера и радиатором ДГУ (камера для отвода воздуха),
объем отсека рассчитывается исходя из объема потребляемого воздуха дизельным двигателем;
выпускной клапан монтируется на внутренней перегородке, а выход воздуха организовывается на боковых стенках блок-контейнера,
тем самым обеспечив некоторый лабиринт звукоизлучению; внутри камера обшивается шумопоглащающим материалом и перфорированным листом, снаружи камера закрыта защитными жалюзями.
Аналогично происходит организация камеры притока воздуха.

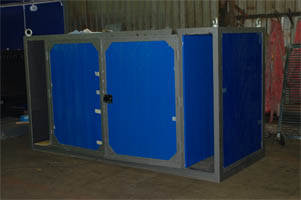

Шумопоглащающая маркиза

Шумопоглащающая маркиза
*

Корпусное изделие, выполненное из листового металла, внутренняя поверхность обшита шумопоглащающим материалом. Маркизы монтируются на приточно-вытяжные клапана, на наружной поверхности стенки блок-контейнера. Снижение шума порядка 20 дБ.

Маркизы также могут выполнять роль защиты внутреннего пространства блок-контейнера при открытых клапанах от таких атмосферных явлений, как: сильные косые ливни, снежные и песчаные бури.

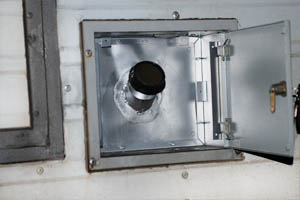

Лючок с заливной горловиной

Лючок с заливной горловиной
* Обеспечивает удобство при заправочных операциях: заправка дизельным топливом, антифризом снаружи блок-контейнера.
