Коллектор является одним из наиболее сложных узлов электрических машин как по числу деталей, так и по технологии его изготовления. Во время работы на коллектор действуют центробежные силы, вибрация, нагрев. В процессе работы геометрия и состояние коллектора должны соответствовать требованиям обеспечения надежного контакта со щетками.

Контактные кольца электрических машин (асинхронных электродвигателей с фазным ротором, синхронных генераторов и др.) работают по сравнению с коллектором в менее напряженных условиях, но и к ним предъявляются высокие требования. Следует отметить, что износ коллектора и контактных колец в значительной степени зависит от работы щеточного механизма. При техническом обслуживании состояние коллекторов и контактных колец обычно определяется осмотром и только в необходимых случаях проводят измерения (например, при потемнении поверхности коллекторных пластин в местах припайки выводов обмотки измеряют падение напряжения в месте пайки).

Большой информативностью обладает политура, покрывающая поверхность коллекторных пластин. Политура нормально работающего коллектора имеет одинаковый цвет по всему коллектору. Пробой слоя политуры в виде светлых пятен с точками-углублениями свидетельствует о перегрузке коллектора током. Если на поверхности коллектора наблюдаются чередующиеся светлые и темные полосы, то можно утверждать о неравномерности распределения токовой нагрузки между параллельно включенными щетками, т. е. о неисправности щеточного узла. Потемнение петушков коллекторных пластин свидетельствует о нарушении пайки между коллекторными пластинами и выводами обмотки якоря.

Обычно при диагностировании коллекторов и контактных колец контролируют диаметр и биение поверхности коллектора и контактных колец, профиль коллектора и состояние контактов в соединении коллекторных пластин с обмоткой.

Измерение диаметра коллектора и контактных колец проводят, чтобы определить, не превысил ли износ коллекторных пластин допустимой величины. Минимальное значение диаметра коллектора определяют исходя из допустимой высоты коллекторных пластин. Высота коллекторных пластин не должна быть меньше, чем это указано в таблице ниже.

Высота коллекторных пластин электрических машин
Высота коллекторных пластин, мм
номинальнаядопустимая
16—1911 — 12
20—2913—19
30—3920—27
40—4928—35
50—8036—60

Диаметр контактных колец асинхронных электродвигателей с фазным ротором не должен быть меньше допустимого значения, приведенного в таблице ниже.

Номинальные и допустимые значения диаметра контактных колец электродвигателей с фазным ротором
Тип электродвигателяДиаметр контактных колец, мм
номинальныйдопустимый
АК-51-4, АК-51-6, АК-51-8
АК-52-4, АК-52-6, АК-52-8
АОК2-41-4, АК-41-6
АОК2-42-4, АОК2-42-6
АОК2-51-4, АОК2-51-6, АОК2-51-8
АОК2-52-4, АОК2-52-6, АОК2-52-8
73,5-0568
АК-61-4, АК-61-6, АК-61-8
АК-62-4, АК-62-6, АК-62-8
АОК2-61-4, АОК2-61-6, АОК2-61-8
АОК2-62-4, АОК2-62-6, АОК2-62-8
80+0,475
АОК2-71-4, АОК2-71-6, АОК2-71-8
АОК2-72-4, АОК2-72-6, АОК2-72-8
АОК2-81-4, АОК2-81-6, АОК2-81-8
АОК2-82-4, АОК2-82-6, АОК2-82-8
84-0574
АК-71-4, АК-71-6, АК-71-8
АК-72-4, АК-72-6, АК-72-8
120+0,4110,8
АК-81-4, АК-81-6, АК-81-8
АК-82-4, АК-82-6, АК-82-8
122+0,4112,8

Контроль биения поверхности коллекторов и контактных колец

Контроль биения поверхности коллекторов и контактных колец можно проводить как при собранной электрической машине, так и после ее разборки. Биение обычно измеряют индикатором часового типа, закрепленным на штативе. При определении биения коллектора или контактных колец у собранной электрической машины якорь или ротор медленно поворачивают вручную и следят за показаниями индикатора. Если электрическая машина разобрана, то для измерения биения коллектора или колец якорь или ротор устанавливают в центрах и также поворачивают вокруг оси. При измерениях ножка индикатора должна быть перпендикулярной к поверхности коллектора или кольца. Значение биения определяют по разности между наибольшим и наименьшим показаниями индикатора. Как правило, биение коллектора не должно превышать 0,05—0,06 мм, а биение контактных колец — 0,3 мм. В литературе приведена формула для определения допустимого значения биения коллектора в зависимости от его диаметра и номинальной частоты вращения:
формула для определения допустимого значения биения
где D - диаметр коллектора, мм; nн — номинальная частота вращения, мин-1.

Биение коллекторов и контактных колец устраняют протачиванием их поверхности на токарных станках.

Контроль профиля

Контроль профиля является важным элементом в процессе диагностирования коллектора. Необходимость такого контроля обусловлена тем, что при эксплуатации встречаются случаи ослабления крепления коллекторных пластин, вследствие чего некоторые коллекторные пластины выступают над поверхностью и нарушают нормальное контактирование между щетками и коллектором. Это приводит к вибрации щеток во время работы и, как следствие, к их ускоренному изнашиванию.

Перед контролем профиля коллектор тщательно осматривают, обращая внимание на глубину залегания миканитовых прокладок между коллекторными пластинами. Вследствие быстрого износа медных пластин коллектора по сравнению с миканитовыми прокладками, между пластинами часто наблюдается выступание прокладок над поверхностью коллектора. При этом возникает вибрация щеток, увеличивается трение и нарушается контакт между щетками и пластинами коллектора. В случае выступания прокладок их продораживают, добиваясь глубины залегания относительно поверхности коллекторных пластин 0,5—0,7 мм.

Наиболее простым способом контроля профиля коллектора, широко применяемым практиками, является нагрев его поверхности. При контроле колодку, изготовленную из твердых пород дерева (бук, дуб и др.), с помощью рычага прижимают на несколько секунд к поверхности коллектора, который быстро вращается. После появления слабого дыма колодку отводят от коллектора, останавливают электрическую машину и осматривают поверхность коллекторных пластин. Выступающие над поверхностью коллектора пластины имеют более темный цвет по сравнению с другими пластинами в связи с более сильным нагревом, поскольку нажатие на них деревянной колодки было большим.

Важное значение при диагностировании электрических машин имеет контроль контактов в местах соединения коллекторных пластин с обмоткой якоря. При нарушениях пайки на гребешках коллекторных пластин наблюдаются следы потемнения. Нарушение пайки или обрывы обычно определяют измерением падений напряжения в местах соединения коллекторных пластин с обмоткой якоря (рис. 33). При ухудшении контакта показания милливольтметра будут максимальными.

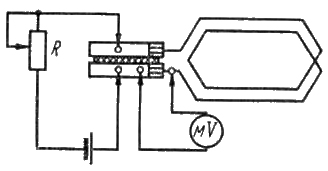

Схема для проверки пайки пластин коллектора
Рис. 33. Схема для проверки пайки пластин коллектора к проводам обмотки электрических машин

Соединение проводов обмотки с коллекторными пластинами считается удовлетворительным, если отклонения показаний милливольтметра составляют не более ±10% среднего значения.
