Когенерационные установки Buderus

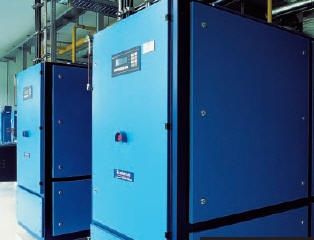

Семейство блочных газовых теплоэлектростанций (миниТЭЦ) Buderus (Германия) электрической мощностью от 18 до 234 кВт и тепловой мощностью от 34 до 358 кВт (Loganova DN 20, Loganova DN 50, Loganova DN 60). Представляют собой компактные установки для автономной выработки тепловой и электрической энергии. Электрогенератор приводится газовым ДВС, нагрев воды для системы отопления осуществляется за счет охлаждения выхлопных газов, охлаждающей жидкости и масла двигателя. Все компоненты установки размещены на прочной раме, закрыты звукопоглощающим секционированным кожухом. Присоединительное давление газа 20- 50 мбар. Концентрация вредных примесей в продуктах сгорания: СО - 325 мг/м³, NOx - 250 мг/м³. Пробный пуск на заводе с составлением протокола и занесением рабочих характеристик.
Блочная теплоэлектростанция (блок-ТЭС) Loganova E 0826 DN-60 представляет собой полностью укомплектованный, готовый к подключению узел, имеющий синхронный генератор с воздушным охлаждением, для производства трехфазного тока напряжением 400 В, частотой 50 Гц и горячей воды с температурным графиком 90/70 °C при стандартной разнице температур между подающей и обратной линиями 20 K. Любой модуль блок-ТЭС может работать в зависимости от тепловой или электричеcкой нагрузок в диапазоне электрической мощноcти 50%-100% (что соответcтвует 60 -100% тепловой мощноcти). Блок-ТЭС Loganova E 0826 DN-60 изготавливается по DIN ISO 9001
Объем поставки
- Опорная рама для установки на ней двигателя, генератора, электрощита и теплообменников;
- Газовый двигатель внутреннего сгорания;
- Теплообменники;
- Синхронный генератор;
- Система очистки выхлопных газов;
- Шумоглушитель выхлопных газов;
- Распределительный шкаф с микропроцессорным управлением, с силовой генераторной частью, с системой контроля и управления, со вспомогательными приводами;
- Интерфейсы для передачи данных параметров блок-ТЭС системе контроля за электронными приборами в здании через центральный компьютер;
- Система дистанционного управления для передачи рабочих параметров и сообщений о неисправностях через беспотенциальные контакты;
- Стартер с зарядным устройством и необслуживаемыми виброустойчивыми аккумуляторными батареями;
- Газовый участок регулирования;
- Система маслоснабжения с резервуаром для хранения масла, с автоматикой уровня заполнения и с внешним смотровым стеклом;
- Шумопоглощающий кожух;
- Вытяжной вентилятор для вытяжного канала с максимальным напором 500 Па;
- Буфер сообщений о неисправностях для протоколирования неисправностей и их анализирования;
- Архив хронологической регистрации основных рабочих параметров блок-ТЭС;
- Протокол пробного пуска на заводе по DIN 6280-15;
- Инструкция пользователя на русском языке.
| Модель | E 0204
DN-20 | E 0824
DN-40 | E 0826
DN-60 | E 1306
DN-100 | E 2212
DN-200 |
| Электрическая мощность, кВт | 18 | 45 | 65 | 120 | 230 |
| Используемое тепло, кВт | 34 | 78 | 114 | 200 | 358 |
| Электрический кпд, % | 31,0 | 33,3 | 32,8 | 34,3 | 35,4 |
| Тепловой кпд, % | 58,6 | 58,1 | 57,6 | 57,1 | 55,2 |
| Общий кпд, % | 89,6 | 91,5 | 90,4 | 91,4 | 90,6 |
| Длина, мм | 1670 | 2840 | 2840 | 3400 | 3500 |
| Ширина, мм | 850 | 900 | 900 | 900 | 1300 |
| Высота, мм | 1420 | 1800 | 1800 | 1800 | 200 |
| Вес без заправки, кг | 900 | 200 | 2100 | 3300 | 4590 |
| Рабочий вес, кг | 1000 | 2200 | 2300 | 2500 | 4826 |
| Тип двигателя | VW | MAN | MAN | MAN | MTU |
| Мощность двигателя, кВт | 20 | 47 | 69 | 126 | 240 |
| Частота вращения двигателя, 1/мин | 1500 | 1500 | 1500 | 1500 | 1500 |
| Температура воды системы отопления на входе, °С | 70 | 70 | 70 | 70 | 70 |
| Температура воды системы отопления на выходе, °С | 90 | 90 | 90 | 90 | 90 |
| Максимальное рабочее давление в системе отопления, бар | 10 | 16 | 16 | 16 | 10 |
| Потеря давления воды системы отопления в модуле, бар | 0,10 | 0,10 | 0,10 | 0,15 | 0,40 |
| Давление газа перед TAE, мбар | 20-50 | 25-50 | 25-50 | 25-50 | 20-50 |
| Эмиссии выхлопных газов, мг/нм³ NOx CO | 250 325 | 250 325 | 250 325 | 250 325 | 250 325 |
| Допустимое противодавление выхлопных газов, мбар | 2500 | 2000 | 2500 | 2500 | 2500 |
| Уровень шума выхлопных газов, дБ(A) | 54 | 77 | 73 | 89 | 70 |
| Уровень шума с шумопоглощающим кожухом, дБ(A) | 59 | 65 | 68 | 71 | 78 |
| Максимальный расход приточного воздуха, м³/час | > 1600 | > 2600 | > 2700 | > 4365 | > 8150 |
| Максимальный расход вытяжного воздуха, м³/час | 1500 | 2500 | 2500 | 4000 | 7380 |
| Максимальный напор вытяжного вентилятора, Па | 20 | 500 | 500 | 500 | 200 |
| Вместимость масляного бака, л | 16 | 70 | 70 | 70 | 100 |
| Распределительная установка | + | + | + | + | - |
| Защита главного низковольтного распределителя NSHV (рекомендация), А | 50 | 100 | 125 | 250 | 500 |
| Периодичность технического обслуживания после наладочных испытаний, час | 2000 | 1800 | 1800 | 1800 | 1800 |
* Цены на оборудование предоставляются по запросу
